Για μια υφιστάμενη γραμμή εκτόξευσης διπλής βίδας κατηγορίας 75, το νέο στοιχείο πρέπει επίσης να αναπαράγει την απαιτούμενη εξωτερική διάμετρο,Τριεπίπεδο προφίλ εργασίας, μήκος, διασύνδεση σπλήνου, διαστάσεις της τελικής επιφάνειας και θέση συναρμολόγησης.

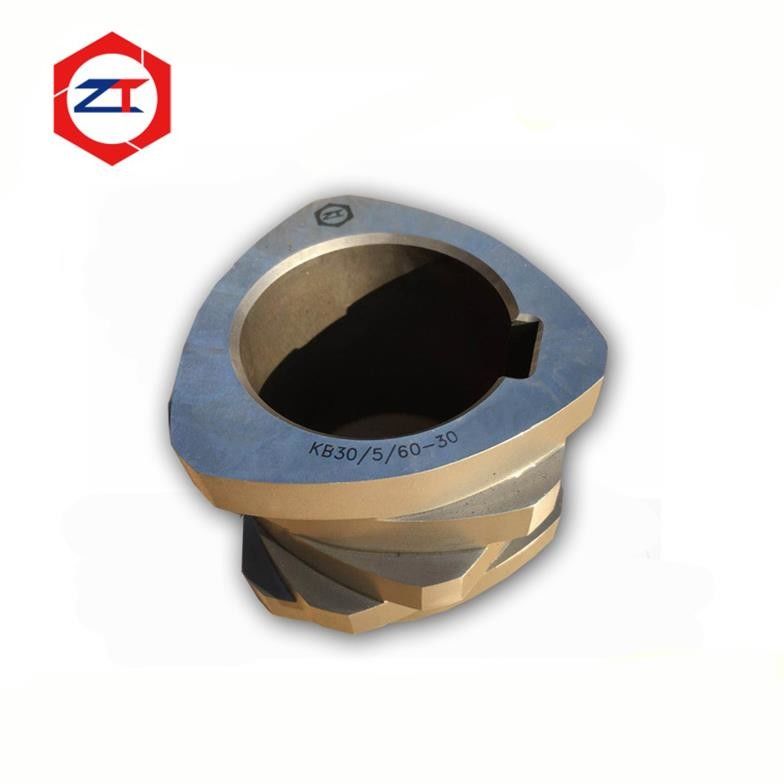

Αυτό...με ακρίβεια 71 mm διπλής βίδα extruder βίδα στοιχείοΗ συσκευή είναι σχεδιασμένη για εφαρμογές αντικατάστασης OEM όπου η διαμετρική συνέπεια και η σωστή τοποθέτηση της συναρμολόγησης είναι κρίσιμες.W6Mo5Cr4V2 / 6542 χάλυβα εργαλείωνκαι κατασκευάζεται με ελεγχόμενες ανοχές διαστάσεων για να διατηρηθεί η συμβατότητα με την υπάρχουσα σειρά βιδών.
Για τους πελάτες που αντικαθιστούν μόνο ένα ή περισσότερα φθαρμένα στοιχεία,Η ακριβής γεωμετρία είναι ιδιαίτερα σημαντική επειδή το νέο στοιχείο πρέπει να λειτουργεί σωστά με τα υπόλοιπα αρχικά στοιχεία που έχουν ήδη εγκατασταθεί στον άξονα.
Γιατί η ακρίβεια έχει σημασία σε ένα 71 χιλιοστών ανταλλακτικό βίδα στοιχείο
Μια αρθρωτή μονάδα διπλής βίδα μπορεί να περιέχει πολλά μεμονωμένα στοιχεία μεταφοράς, ζύμωσης, ανάμειξης και μετάβασης.Κάθε συστατικό τοποθετείται εναντίον του επόμενου για να σχηματίσουν την πλήρη διαμόρφωση βίδα.
Εάν ένα ανταλλακτικό στοιχείο έχει εσφαλμένο μήκος, εξωτερικό προφίλ ή διάμετρο της τελικής επιφάνειας, το σφάλμα δεν παραμένει απομονωμένο σε ένα στοιχείο.τοποθέτηση στοιχείων και κατάσταση συναρμολόγησης.
Για αυτό το στοιχείο βίδες 71 mm, οι ελεγχόμενες ανοχές κατασκευής περιλαμβάνουν:
- Ανεκτικότητα μήκους:±0,01 mm
- Ανεκτικότητα OD:-0,03 / 0 mm
- Ανεπάρκεια τόξου μετάβασης:±0,02 mm
Αυτές οι ελεγχόμενες διαστάσεις είναι ιδιαίτερα σημαντικές για τα έργα αντικατάστασης OEM όπου το νέο στοιχείο πρέπει να ταιριάζει σε ένα υπάρχον σύστημα βίδες και όχι σε μια εντελώς νέα συναρμολόγηση.
Η γεωμετρία των τριών πτήσεων πρέπει να ταιριάζει με την αρχική θέση της διαδικασίας
Ένα τριπλό στοιχείο βίδα έχει διαφορετική γεωμετρία από τα συμβατικά μονοπλό ή διπλό στοιχεία.
Ωστόσο, τρεις πτήσεις δεν θα πρέπει να χαρακτηρίζονται αυτόματα ως "καλύτερες" ή "υψηλότερες επιδόσεις".Η σωστή γεωμετρία εξαρτάται από την αρχική διαμόρφωση της βίδες και τη λειτουργία του στοιχείου σε αυτή τη θέση της διαδικασίας.
Για ένα έργο αντικατάστασης OEM,ο κύριος στόχος είναι να αναπαραχθεί με ακρίβεια το απαιτούμενο τριπλό προφίλ, έτσι ώστε το ανταλλακτικό στοιχείο να συνεχίσει να εκτελεί την προβλεπόμενη λειτουργία στο πλαίσιο του υφιστάμενου σχεδιασμού βίδες.
Σημαντικές παραμέτρους αντικατάστασης περιλαμβάνουν:
- Προφίλ τριών επιπέδων
- Έξω διάμετρος
- Διάστημα στοιχείου
- Σημείωση:
- Γεωμετρία μετάβασης
- Εσωτερική διεπαφή spline
- Διάμετροι της τελικής επιφάνειας
- Θέση εγκατάστασης στη διαμόρφωση βίδες
Εάν το αρχικό στοιχείο έχει ήδη υποστεί σημαντική φθορά, οι διαστάσεις αυτές δεν πρέπει να αντιγράφονται απευθείας χωρίς πρώτα να προσδιορίζεται ποιες επιφάνειες έχουν χάσει υλικό κατά τη διάρκεια της λειτουργίας.
W6Mo5Cr4V2 / 6542 Χάλυβας εργαλείων για εφαρμογές που εκτίθενται σε φθορά
Το σημερινό στοιχείο 71 mm κατασκευάζεται απόW6Mo5Cr4V2Συνήθως αναφέρεται ως6542 χάλυβα εργαλείων.
Για την εξώθηση με δίδυμες βίδες, η επιλογή του υλικού πρέπει πάντα να συνδέεται με την πραγματική κατάσταση λειτουργίας.ανόργανες πρόσθετες ύλες, ταχύτητα βίδας, ροπή και τοποθεσία του στοιχείου στη διαμόρφωση βίδας.
Ο χάλυβας εργαλείων μπορεί να προσφέρει μια πρακτική ανθεκτική στην φθορά λύση για πολλές εφαρμογές σύνθεσης, αλλά το σκληρότερο ή το πιο ακριβό υλικό δεν είναι αυτόματα η σωστή επιλογή για κάθε θέση.
Εάν το υφιστάμενο στοιχείο 6542 παρέχει ήδη αποδεκτή διάρκεια ζωής, μπορεί να είναι σκόπιμο να αναπαραχθεί η αρχική προδιαγραφή υλικού.η κατάσταση της διαδικασίας και ο μηχανισμός φθοράς πρέπει να επανεξετάζονται πριν από την απλή κατασκευή άλλου πανομοιότυπου στοιχείου.
Η αντικατάσταση OEM απαιτεί περισσότερα από ένα 71mm OD
Η ονομαστική εξωτερική διάμετρος είναι μόνο το σημείο εκκίνησης για την αντικατάσταση.
Μια ακριβεία.Εναλλακτικό στοιχείο βίδες OEMθα πρέπει επίσης να αντιστοιχούν:
Προφίλ εργασίας → Πρωτεύον και κλίμακα → Μέρος μήκος → Εσωτερική σφαιρίνη → Τελικές όψεις → Γεωμετρία μετάβασης → Θέση στη διαμόρφωση βίδες
Η διεπαφή σπλήνου είναι ιδιαίτερα σημαντική, επειδή συνδέει το στοιχείο βίδας με τον άξονα και μεταφέρει ροπή μέσω της αρθρωτής συναρμολόγησης βίδας.
Εάν η σφαιρίνη είναι πολύ χαλαρή, η υπερβολική ανοιχτότητα μπορεί να συμβάλει στην κίνηση και την φθορά της διεπαφής.
Ως εκ τούτου, ο στόχος είναι να αναπαραχθεί η απαιτούμενη προσαρμογή σπλέιν, και όχι απλώς να κατασκευαστεί ένα εξαρτήμα με την ίδια εξωτερική εμφάνιση.
Γιατί έχει σημασία η ακρίβεια της τελικής όψης και του μήκους
Πολλαπλά στοιχεία βίδες συναρμολογούνται συνεχώς κατά μήκος του άξονα.
Αυτό σημαίνει ότι ένα μικρό διαμετρικό σφάλμα σε ένα στοιχείο μπορεί να συμβάλει στο συσσωρευμένο σφάλμα όταν πολλά στοιχεία είναι εγκατεστημένα μαζί.
Το ελεγχόμενο μήκος των στοιχείων και οι ακριβώς επεξεργασμένες άκρες βοηθούν στη διατήρηση της σχεδιασμένης συνολικής στοίβασης βιδών και στη σωστή επαφή μεταξύ των γειτονικών εξαρτημάτων.
Αυτό γίνεται ιδιαίτερα σημαντικό όταν οι πελάτες αντικαθιστούν μόνο μερικά φθαρμένα στοιχεία, ενώ διατηρούν το υπόλοιπο σύνολο βίδες.
Τα νέα εξαρτήματα πρέπει να ενσωματώνονται στο υπάρχον σύνολο χωρίς να δημιουργούνται απροσδόκητα κενά, παρεμβολές ή αλλαγές στο συνολικό μήκος της στοίβας.
Αντικαθιστώντας ένα φθαρμένο στοιχείο από ένα παλιό δείγμα
Ένα πρωτότυπο σχέδιο είναι η προτιμώμενη αναφορά για μια αντικατάσταση OEM, αλλά δεν είναι πάντα διαθέσιμο σε παλαιότερες γραμμές ακονίσεως.
Ένα υφιστάμενο στοιχείο βίδες μπορεί επίσης να μετρηθεί και να χρησιμοποιηθεί ως αναφορά αντικατάστασης.
Ωστόσο, ένα φθαρμένο εξαρτήμα δεν πρέπει να αντιγράφεται τυφλά.
Πριν από τον καθορισμό των νέων διαστάσεων κατασκευής, το φθαρμένο στοιχείο θα πρέπει να αξιολογείται για να προσδιοριστεί:
- Αρχικές επιφάνειες αναφοράς
- Κατεστραμμένες επιφάνειες πτήσης
- Αλλαγές στην εξωτερική διάμετρο
- Φθορά από σπλήνα
- Κατάσταση της τελικής όψης
- Χρέωση μεταβατικού προφίλ
Όπου είναι δυνατόν, η σύγκριση του φθαρμένου στοιχείου με τα παρακείμενα στοιχεία, την διεπαφή του άξονα ή άλλα αρχικά διαμετρικά δεδομένα μπορεί να βοηθήσει στην ανακατασκευή της σωστής λειτουργικής γεωμετρίας.
Μπορούν να αντικατασταθούν μόνο τα φθαρμένα στοιχεία βίδας;
Σε πολλά μονωτικά συστήματα διπλής βίδες, ναι.
Εάν ο άξονας, η κάννη και τα υπόλοιπα στοιχεία βίδες βρίσκονται ακόμη σε αποδεκτή κατάσταση,τα μεμονωμένα φθαρμένα στοιχεία μπορούν να αξιολογηθούν για αντικατάσταση αντί της αυτόματης αντικατάστασης του πλήρους συνόλου βίδες.
Η σημαντική απαίτηση είναι η διαμετρική και λειτουργική συμβατότητα.
Το ανταλλακτικό στοιχείο πρέπει να ταιριάζει με την υπάρχουσα σπείρα του άξονα, τα γειτονικά στοιχεία και την αρχική θέση της διαδικασίας.
Για το λόγο αυτό, συνιστούμε να προσδιοριστεί η φθαρμένη θέση στη διαμόρφωση της βίδες πριν από την κατασκευή του ανταλλακτικού.
Ποιες Πληροφορίες Απαιτούνται για την Επισκόπηση της Αντικατάστασης;
Για την αρχική αξιολόγηση, παρακαλείσθε να αναφέρετε:
- Πληροφορίες σχετικά με το μοντέλο εξωτήρα ή την κατηγορία μηχανής 75
- Σχέδιο ή δείγμα υφιστάμενου στοιχείου βίδας
- Τοποθεσία στοιχείου βίδας στη διαμόρφωση βίδας
- Πληροφορίες για επεξεργασμένα πολυμερή και γεμιστικά
- Φωτογραφίες του φθαρμένου στοιχείου
- Αντίστοιχες πληροφορίες για το άξονα ή το σπλιν, εάν υπάρχουν
Εάν το αρχικό σχέδιο δεν είναι διαθέσιμο, το υπάρχον στοιχείο μπορεί να μετρηθεί μετά τον προσδιορισμό των περιοχών φθοράς.
Γενικές ερωτήσεις
Είναι 71mm OD αρκετό για να κατασκευάσει ένα στοιχείο βίδα αντικατάστασης;
Το προφίλ εργασίας, το μήκος του στοιχείου, το βάθος, το σπλήν, οι άκρες και η γεωμετρία μετάβασης πρέπει επίσης να ταιριάζουν με το υπάρχον σύνολο βίδες.
Γιατί είναι σημαντική η διαστασιακή ανοχή για την αντικατάσταση μεμονωμένων στοιχείων;
Επειδή το νέο στοιχείο πρέπει να συναρμολογείται σωστά με τα υπάρχοντα γειτονικά στοιχεία.
Είναι πάντα καλύτερο ένα στοιχείο τριών πτήσεων από ένα σχέδιο δύο πτήσεων;
Ο αριθμός πτήσης και η γεωμετρία πρέπει να ταιριάζουν με την αρχική λειτουργία της διαδικασίας και τη διαμόρφωση βίδες.Ο στόχος μιας αντικατάστασης OEM είναι η ακριβής λειτουργική αντιστοίχιση και όχι η αλλαγή της γεωμετρίας χωρίς αξιολόγηση της διαδικασίας.
Μπορεί ένα φθαρμένο στοιχείο βίδες να χρησιμοποιηθεί ως δείγμα;
Ναι, ωστόσο, οι φθαρμένες επιφάνειες πρέπει πρώτα να προσδιοριστούν ώστε να μην αναπαραχθεί η φθορά στην νέα μονάδα.
Μπορεί να αντικατασταθεί μόνο ένα ή περισσότερα φθαρμένα στοιχεία;
Ναι, όταν το υπόλοιπο σύνολο βιδών, ο άξονας και το βαρέλι είναι ακόμη κατάλληλα για συνεχή χρήση και τα ανταλλακτικά στοιχεία μπορούν να ταιριάζουν με ακρίβεια.
Ζητήστε μια επανεξέταση αντικατάστασης στοιχείου βίδες 71mm
Εάν η γραμμή εκτόξευσης κλάσης 75 σας έχει φέρει στοιχεία βίδες τριών πτέρυγων, στείλτε μας το υπάρχον στοιχείο, το σχέδιο ή τις πληροφορίες διαστάσεων μαζί με τη θέση του στη διαμόρφωση βίδες.
Μπορούμε να αξιολογήσουμε:
71mm διαστάσεις → Τριπλό προφίλ → Διασύνδεση σχοινί → μήκος στοιχείου → προσαρμογή τελικής όψης → υλικό → συμβατότητα αντικατάστασης OEM
