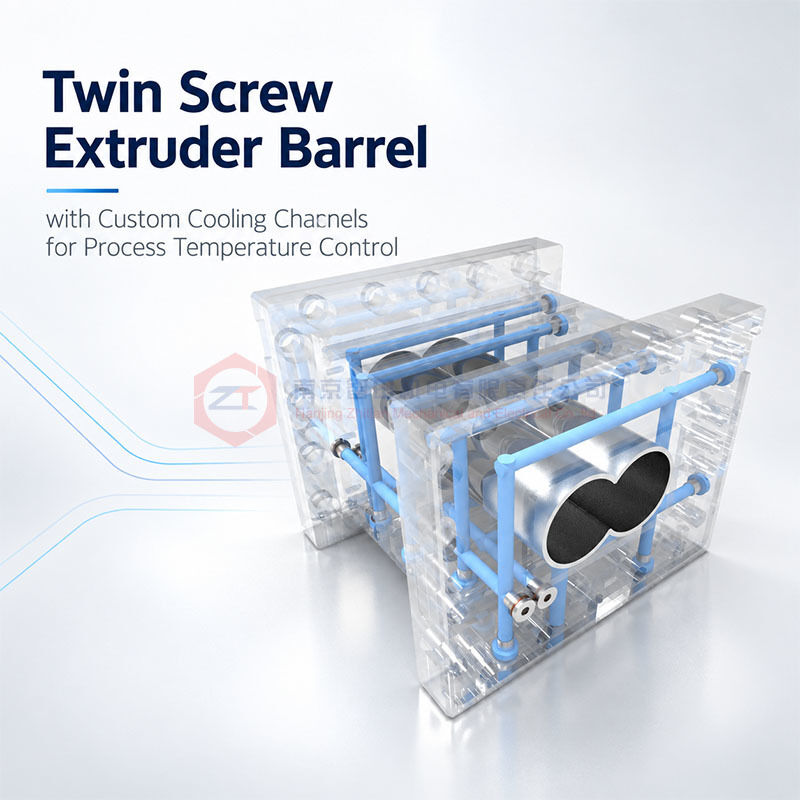

Μια ανταλλακτική κάντρα δίδυμου κοχλία πρέπει να κάνει περισσότερα από το να ταιριάζει με την εσωτερική διάμετρο, την απόσταση κέντρων και τις διαστάσεις τοποθέτησης. Η διάταξη θέρμανσης και ψύξης πρέπει επίσης να ταιριάζει με την πραγματική διαδικασία και την υπάρχουσα γραμμή εξώθησης.
Αυτή η κάντρα έχει σχεδιαστεί με ευθείες, σπειροειδείς ή προσαρμοσμένες ψυκτικές διόδους για εφαρμογές όπου ο έλεγχος της θερμοκρασίας της διαδικασίας και η συμβατότητα με την ανταλλαγή OEM είναι και τα δύο σημαντικά. Οι διαθέσιμες διαμορφώσεις περιλαμβάνουν κύριες κάντρες επεξεργασίας, κάντρες τροφοδοσίας, κάντρες πλευρικής τροφοδοσίας και κάντρες απαέρωσης.
Για μια υπάρχουσα μηχανή, ο στόχος δεν είναι απλώς η προσθήκη περισσότερης ψύξης. Η διάταξη των ψυκτικών διόδων, οι θέσεις των θυρών νερού, η δομή της κάντρας και οι απαιτήσεις της ζώνης επεξεργασίας θα πρέπει να συνεργάζονται.
Γιατί ο Σχεδιασμός Ψυκτικών Διόδων Έχει Σημασία
Η κάντρα είναι ένα από τα κύρια εξαρτήματα μεταφοράς θερμότητας σε ένα σύστημα εξώθησης δίδυμου κοχλία.
Κατά τη λειτουργία, η θερμότητα μπορεί να προέρχεται από εξωτερικές αντιστάσεις θέρμανσης, καθώς και από μηχανική ενέργεια που παράγεται από την παραμόρφωση του υλικού και την περιστροφή του κοχλία. Ανάλογα με τη σύνθεση και τη ζώνη επεξεργασίας, η κάντρα μπορεί να χρειάζεται θέρμανση, ψύξη ή συνδυασμό και των δύο για τη διατήρηση της απαιτούμενης θερμοκρασίας της διαδικασίας.
Μια ακατάλληλη διάταξη ψύξης μπορεί να δυσκολέψει τον έλεγχο της θερμοκρασίας, ακόμη και όταν η ίδια η κάντρα είναι διαστατικά σωστή.
Σημαντικοί παράγοντες περιλαμβάνουν:
- Θέση ψυκτικής διόδου
- Γεωμετρία διόδου
- Θέσεις εισόδου και εξόδου νερού
- Πάχος τοιχώματος κάντρας
- Διάταξη θέρμανσης
- Λειτουργία ζώνης επεξεργασίας
- Απαιτούμενη απομάκρυνση θερμότητας
- Υπάρχουσες συνδέσεις μηχανής
Για αυτόν τον λόγο, το σύστημα ψύξης θα πρέπει να λαμβάνεται υπόψη κατά το σχεδιασμό της κάντρας, αντί να αντιμετωπίζεται ως εξωτερικό αξεσουαρί.
Ευθείες, Σπειροειδείς και Προσαρμοσμένες Ψυκτικές Δίοδοι
Η τρέχουσα γκάμα κάντρων υποστηρίζει ευθείες ψυκτικές διόδους, σπειροειδείς ψυκτικές διόδους και προσαρμοσμένα σχέδια ψύξης.
Δεν υπάρχει ένας τύπος διόδου που να είναι αυτόματα ο καλύτερος για κάθε κάντρα.
Μια διαμόρφωση ευθείας διόδου μπορεί να ταιριάζει σε ορισμένες υπάρχουσες διατάξεις μηχανών και διεπαφές αντικατάστασης, ενώ μια σπειροειδής διάταξη μπορεί να επιλεγεί όπου η γεωμετρία της κάντρας και οι απαιτήσεις θερμικού ελέγχου το δικαιολογούν.
Οι προσαρμοσμένες δίοδοι είναι χρήσιμες όταν η ανταλλακτική κάντρα πρέπει να αναπαράγει μια υπάρχουσα διάταξη ψύξης ή όταν η τυπική διαμόρφωση δεν ταιριάζει με τη ζώνη επεξεργασίας.
Η τελική επιλογή θα πρέπει να λαμβάνει υπόψη τις απαιτήσεις μεταφοράς θερμότητας, την αντίσταση ροής, την διαθέσιμη πίεση νερού, τις εξωτερικές θέσεις σύνδεσης και τον αρχικό σχεδιασμό της μηχανής.
Ο Έλεγχος Θερμοκρασίας Διαδικασίας Είναι Περισσότερο από "Περισσότερη Ψύξη"
Η αύξηση της ροής νερού ψύξης ή η προσθήκη περισσότερων διόδων δεν παράγει αυτόματα καλύτερη σταθερότητα θερμοκρασίας.
Εάν το πραγματικό πρόβλημα θερμοκρασίας προκαλείται από υπερβολική διάτμηση της διαδικασίας, λανθασμένη διαμόρφωση κοχλία, ασταθή τροφοδοσία υλικού ή ακατάλληλη συνθήκη λειτουργίας, η αλλαγή μόνο του συστήματος ψύξης της κάντρας μπορεί να μην το λύσει.
Ο σκοπός μιας κάντρας εξώθησης με προσαρμοσμένες ψυκτικές διόδους είναι να παρέχει στην κάντρα την κατάλληλη ικανότητα θερμικού ελέγχου για τη διαδικασία.
Μια καλή αξιολόγηση αντικατάστασης θα πρέπει επομένως να διαχωρίζει δύο ερωτήματα:
Είναι σωστή η διαμόρφωση ψύξης της κάντρας;
και
Η διαδικασία παράγει περισσότερη θερμότητα από την αναμενόμενη;
Αυτό αποφεύγει την αντιμετώπιση κάθε διακύμανσης θερμοκρασίας ως πρόβλημα ψυκτικής διόδου.
Διαφορετικές Θέσεις Κάντρας Έχουν Διαφορετικές Θερμικές Απαιτήσεις
Το τρέχον προϊόν μπορεί να διαμορφωθεί ως κύρια κάντρα επεξεργασίας, κάντρα τροφοδοσίας, κάντρα πλευρικής τροφοδοσίας ή κάντρα απαέρωσης.
Αυτές οι θέσεις δεν απαιτούν απαραίτητα πανομοιότυπη θερμική διαχείριση.
Κάντρα Τροφοδοσίας
Η ζώνη τροφοδοσίας μπορεί να απαιτεί ελεγχόμενες συνθήκες θερμοκρασίας για τη διατήρηση σταθερής πρόσληψης υλικού και την αποφυγή ανεπιθύμητων θερμικών επιδράσεων κοντά στο άνοιγμα τροφοδοσίας.
Κύρια Κάντρα Επεξεργασίας
Η κύρια ζώνη επεξεργασίας μπορεί να παρουσιάζει υψηλότερη εισαγωγή μηχανικής ενέργειας και μεταβαλλόμενα θερμικά φορτία καθώς το πολυμερές λιώνει, αναμιγνύεται και συμπιέζεται.
Κάντρα Πλευρικής Τροφοδοσίας
Μια ζώνη πλευρικής τροφοδοσίας πρέπει να συνδυάζει την απαιτούμενη θερμοκρασία διαδικασίας με ακριβείς διεπαφές για την πλευρική τροφοδοσία και τις γύρω ζώνες της κάντρας.
Κάντρα Απαέρωσης
Η ζώνη απαέρωσης απαιτεί σωστή γεωμετρία εξαερισμού μαζί με κατάλληλο έλεγχο θερμοκρασίας, ώστε η διαδικασία να παραμένει συμβατή με την προβλεπόμενη συνθήκη εξαερισμού.
Αυτός είναι ο λόγος για τον οποίο η διάταξη ψύξης θα πρέπει να ταιριάζει με τη θέση της κάντρας αντί να τυποποιείται τυφλά σε κάθε τμήμα.
Η Αντικατάσταση OEM Απαιτεί Συγχρονισμό Διεπαφής Ψύξης
Για μια ανταλλακτική κάντρα δίδυμου κοχλία OEM, οι μηχανικές διαστάσεις είναι μόνο μέρος της προδιαγραφής.
Η νέα κάντρα θα πρέπει να ελεγχθεί για:
Προφίλ εσωτερικής διαμέτρου → Απόσταση κέντρων → Μήκος τμήματος → Επιφάνειες σύνδεσης → Οπές τοποθέτησης → Θύρες ψύξης → Διάταξη θέρμανσης → Ανοίγματα τροφοδοσίας ή εξαερισμού
Μια κάντρα μπορεί να ταιριάζει μηχανικά, αλλά να δημιουργεί προβλήματα εγκατάστασης εάν οι συνδέσεις νερού ψύξης βρίσκονται στη λάθος θέση.
Για παλαιότερες μηχανές, η διατήρηση των υπαρχουσών θέσεων εισόδου και εξόδου μπορεί να μειώσει την περιττή τροποποίηση σωλήνων, σωληνώσεων και περιβάλλοντος εξοπλισμού.
Όπου το αρχικό σχέδιο δεν είναι διαθέσιμο, η υπάρχουσα κάντρα μπορεί να μετρηθεί και οι θέσεις των θυρών ψύξης να καταγραφούν πριν από την κατασκευή.
Το Υλικό και ο Σχεδιασμός Ψύξης Πρέπει να Επιλέγονται Ξεχωριστά
Το τρέχον προϊόν υποστηρίζει βασικά υλικά, συμπεριλαμβανομένων των 38CrMoAlA, 45 Χάλυβας, Ανοξείδωτος Χάλυβας 304 και προσαρμοσμένα κράματα, καθώς και επενδύσεις με βάση το νικέλιο και διαδρομές κατασκευής όπως HIP, συμπαγείς επενδύσεις κράματος και επένδυση με λέιζερ.
Η επιλογή υλικού και ο σχεδιασμός ψύξης επιλύουν διαφορετικά προβλήματα.
Το υλικό ή η επένδυση θα πρέπει κυρίως να ανταποκρίνεται σε:
- Τριβή φθοράς
- Διάβρωση
- Μέσα επεξεργασίας
- Περιεκτικότητα σε πληρωτικό
- Απαιτούμενη συνθήκη λειτουργίας
Η ψυκτική δίοδος θα πρέπει κυρίως να ανταποκρίνεται σε:
- Απαίτηση θερμικού ελέγχου
- Γεωμετρία κάντρας
- Θέση επεξεργασίας
- Υπάρχουσα διάταξη σύνδεσης
Για το 38CrMoAlA, η τρέχουσα προδιαγραφή αναφέρει βάθος νιτρίωσης 0,4–0,7 mm. Αυτή η τιμή ισχύει ειδικά για την επιλογή νιτρωμένου 38CrMoAlA και δεν πρέπει να αντιμετωπίζεται ως προδιαγραφή επένδυσης.
Αντικατάσταση Κάντρας από Υπάρχον Δείγμα
Μια παλιά κάντρα μπορεί να χρησιμοποιηθεί ως σημείο αναφοράς μέτρησης όταν το αρχικό σχέδιο δεν είναι διαθέσιμο.
Ωστόσο, η ανάπτυξη αντικατάστασης θα πρέπει να εντοπίζει τόσο τις αρχικές λειτουργικές διαστάσεις όσο και τυχόν αλλαγές που οφείλονται σε φθορά κατά τη λειτουργία.
Η αξιολόγηση μπορεί να περιλαμβάνει:
- Φθορά εσωτερικής διαμέτρου
- Απόσταση κέντρων
- Επιφάνειες σύνδεσης
- Μήκος τμήματος
- Οπές θέρμανσης
- Ψυκτικές δίοδοι
- Θέσεις εισόδου και εξόδου νερού
- Ανοίγματα τροφοδοσίας, πλευρικής τροφοδοσίας ή εξαερισμού
Αυτό βοηθά στην αποφυγή αναπαραγωγής κατεστραμμένων διαστάσεων, διατηρώντας παράλληλα τις διεπαφές που απαιτούνται από την υπάρχουσα γραμμή εξώθησης.
Τι Πληροφορίες Χρειάζονται για μια Ανασκόπηση Κάντρας Ψυκτικής Διόδου;
Για μια αρχική αξιολόγηση, παρακαλούμε παρέχετε:
- Μοντέλο εξωθητήρα και θέση κάντρας
- Υπάρχον σχέδιο ή δείγμα κάντρας
- Πληροφορίες εσωτερικής διαμέτρου και απόστασης κέντρων
- Θέσεις εισόδου και εξόδου νερού ψύξης
- Υλικό επεξεργασίας
- Κανονική θερμοκρασία λειτουργίας
- Τρέχον πρόβλημα ελέγχου θερμοκρασίας ή φθοράς κάντρας
Φωτογραφίες των υπαρχουσών συνδέσεων ψύξης είναι χρήσιμες όταν τα σχέδια είναι ελλιπή.
Συχνές Ερωτήσεις
Είναι μια σπειροειδής ψυκτική δίοδος πάντα καλύτερη από μια ευθεία δίοδο;
Όχι. Ο σωστός σχεδιασμός εξαρτάται από τη γεωμετρία της κάντρας, την θερμική απαίτηση, τις διαθέσιμες συνθήκες ροής και τις υπάρχουσες διεπαφές μηχανής.
Μπορείτε να αναπαράγετε τις θύρες ψύξης μιας υπάρχουσας κάντρας;
Ναι. Οι θέσεις των θυρών ψύξης και η διαμόρφωση της διόδου μπορούν να αξιολογηθούν από σχέδια, μετρήσεις ή την υπάρχουσα κάντρα.
Η αύξηση της ψύξης λύνει αυτόματα την υψηλή θερμοκρασία κάντρας;
Όχι. Η υψηλή θερμοκρασία διαδικασίας μπορεί επίσης να σχετίζεται με τη διαμόρφωση του κοχλία, τη διάτμηση της διαδικασίας, τις συνθήκες τροφοδοσίας ή το φορτίο λειτουργίας.
Μπορούν ο σχεδιασμός ψύξης και το ανθεκτικό στη φθορά υλικό να προσαρμοστούν μαζί;
Ναι. Η διαμόρφωση της ψυκτικής διόδου και η επιλογή υλικού ή επένδυσης μπορούν να ταιριάξουν ξεχωριστά σύμφωνα με τις θερμικές συνθήκες και τις συνθήκες φθοράς της εφαρμογής.
Αίτηση για Ανασκόπηση Αντικατάστασης Κάντρας Ψυκτικής Διόδου
Εάν η υπάρχουσα κάντρα σας έχει προβλήματα ελέγχου θερμοκρασίας, ασύμφωνες συνδέσεις ψύξης ή απαιτεί αντικατάσταση OEM, στείλτε μας το σχέδιο της κάντρας, το μοντέλο της μηχανής, τη διάταξη των θυρών ψύξης και τις πληροφορίες της διαδικασίας.
Μπορούμε να αξιολογήσουμε:
Διαστάσεις κάντρας → Ψυκτική δίοδος → Συνδέσεις νερού → Ζώνη επεξεργασίας → Υλικό → Προστασία από φθορά → Συμβατότητα αντικατάστασης OEM
Στείλτε τα Δεδομένα της Κάντρας σας για Ανασκόπηση Ψυκτικής Διόδου και Αντικατάστασης OEM
