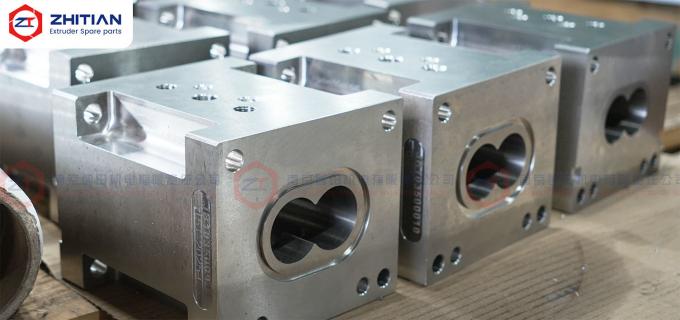

Αυτή η δοχεία διπλής βίδα εκχυλίστη 35 mm εργαστηρίου έχει σχεδιαστεί για την έρευνα υλικών, την εξέταση της σύνθεσης, την ανάπτυξη διαδικασιών και τις πιλοτικές δοκιμές μικρής κλίμακας.
Η δομή του μεμονωμένου τμήματος επιτρέπει τη διαμόρφωση μεμονωμένων τμημάτων βαρελιών για τροφοδοσία, ανάμειξη, εξαερισμό, ψύξη ή άλλες λειτουργίες δοκιμής.Οι πόρτες και οι διαμορφώσεις ελέγχου της θερμοκρασίας μπορούν επίσης να προσαρμοστούν σύμφωνα με τον πειραματικό στόχο..
Το βαρέλι βοηθά τις ομάδες Ε&Α να αντιμετωπίσουν κοινά προβλήματα δοκιμών όπως:
- Περιορισμένη ευελιξία κατά την αλλαγή των πειραματικών διαμορφώσεων
- Άστατες συνθήκες θερμοκρασίας μεταξύ δοκιμαστικών δοκιμών
- Αδιαλόγητη ανοιχτότητα από βίδα σε βαρέλι
- Υπερβολική κατανάλωση υλικού κατά τις πρώτες δοκιμές της σύνθεσης
- Δυσκολία δοκιμής των σχιστικών ή διαβρωτικών παρασκευασμάτων
- Μακρύς χρόνος εγκατάστασης κατά την αλλαγή θέσεων τροφοδοσίας ή εξαερισμού
- Αποτελέσματα δοκιμών που δεν μπορούν να υποστηρίξουν μεταγενέστερη κλιμάκωση της διαδικασίας
Βασικές προδιαγραφές
| Άρθρο |
Διαθέσιμη διαμόρφωση |
| Τύπος προϊόντος |
Βαρέλι διπλής βίδας εξωτερικού μηχανήματος εργαστηρίου |
| Εφαρμόσιμο μέγεθος |
Εκχυλείς εργαστηριακής ή πιλοτικής κλίμακας 35 mm |
| Κύριο σκοπός |
Έρευνα και ανάπτυξη υλικών, δοκιμές συνθέσεων και ανάπτυξη διαδικασιών |
| Δομή βαρελιού |
Μονωδική κατασκευή με τμήματα |
| Διαθέσιμα τμήματα |
Κλειστό, τροφοδοσία, εξαερισμός, κενό και πλευρική τροφοδοσία |
| Βασικά υλικά |
38CrMoAlA, ανοξείδωτο χάλυβα ή προσαρμοσμένα συστήματα κράματος |
| Προστασία από τρύπες |
Νιτρίωση, επένδυση με λέιζερ ή ολοκληρωμένη επένδυση από κράμα |
| Ρυθμισμός θερμοκρασίας |
Ηλεκτρική θέρμανση και ψύξη νερού με ανεξάρτητο έλεγχο ζώνης |
| Βάση παραγωγής |
Σχέδιο, χρησιμοποιημένο δείγμα ή μετρούμενες διαστάσεις |
| Προσαρμογή |
Γεωμετρία, θύρα, υλικό, κανάλια και επεξεργασία επιφάνειας |
| Επιθεώρηση |
Διάτρηση, απόσταση από το κέντρο, διεπαφές, θύρες και σφράγιση καναλιών |
Υποστήριξη της ταχύτερης εξέτασης της σύνθεσης
Η εργαστηριακή ακρόαση χρησιμοποιείται συχνά πριν από την πλήρη παραγωγή για τη σύγκριση υλικών, πρόσθετων υλών, γεμιστικών και συνθηκών λειτουργίας.
Ένας μικρότερος εξορυκτής επιτρέπει στους μηχανικούς να αξιολογούν πολλαπλές φόρμουλες χρησιμοποιώντας λιγότερες πρώτες ύλες από μια γραμμή παραγωγής.
Τα τυπικά ερευνητικά καθήκοντα περιλαμβάνουν:
- Σύγκριση συνδυασμών ρητίνης και πρόσθετων υλών
- Δοκιμασία διαφόρων ποσοστών πλήρωσης
- Αξιολόγηση χρωματικών ή λειτουργικών συνθέσεων masterbatch
- Μελέτη των επιδόσεων διάσπασης και ανάμειξης
- Καθορισμός κατάλληλων θερμοκρασιών επεξεργασίας
- Παρατήρηση αλλαγών πίεσης και ροπής
- Προετοιμασία δειγμάτων για δοκιμές κατωτέρω
The laboratory extruder barrel should provide consistent geometry and temperature conditions so that differences between test results mainly reflect the formulation and process settings rather than variation in the equipment.
Τροποποίηση της πειραματικής διαμόρφωσης ανά τμήμα βαρέλι
Μια αρθρωτή κάννη εργαστηριακής εξορμούσας επιτρέπει την επιλογή μεμονωμένων διατομών σύμφωνα με τον στόχο της δοκιμής.
Οι διαθέσιμες διαμορφώσεις μπορούν να περιλαμβάνουν:
Κλειστό τμήμα επεξεργασίας
Χρησιμοποιείται για μεταφορά, τήξη, ανάμειξη και ανάπτυξη πίεσης.
Τμήμα τροφοδοσίας
Σχεδιασμένο για την κύρια θέση τροφοδοσίας και προσαρμοσμένο στην υπάρχουσα θήκη ή τροφοδοσία.
Τμήμα εξαερισμού ή κενού
Χρησιμοποιείται για την απομάκρυνση αέρα, υγρασίας ή πτητικών συστατικών κατά τη διάρκεια της πειραματικής επεξεργασίας.
Τμήμα πλευρικής τροφοδοσίας
Χρησιμοποιείται για την εισαγωγή ινών, σκόνης, συμπληρωμάτων ή πρόσθετων υλών σε μια επιλεγμένη θέση κατωτέρω.
Επειδή το βαρέλι είναι διαχωρισμένο, ένα λειτουργικό τμήμα μπορεί να αντικατασταθεί ή να επανατοποθετηθεί χωρίς να κατασκευαστεί μια εντελώς νέα συναρμολόγηση βαρέλι.
Αυτό βελτιώνει την πειραματική ευελιξία και μειώνει την ποσότητα του υλικού που απαιτείται για διαφορετικά προγράμματα δοκιμών.
Διατηρήστε επαναλαμβανόμενες συνθήκες θερμοκρασίας
Η σταθερότητα της θερμοκρασίας είναι σημαντική κατά τη σύγκριση των τύπων ή των συνθηκών επεξεργασίας.
Εάν μια δοκιμή εκτελείται υπό διαφορετικές θερμικές συνθήκες από μια άλλη, τα αποτελέσματα ενδέχεται να μην είναι άμεσα συγκρίσιμα.
Το βαρέλι μπορεί να διαμορφωθεί με:
- Τρύπες ηλεκτρικών θερμαντήρων
- Ανεξάρτητα κανάλια ψύξης νερού
- Διαχωρισμένες συνδέσεις εισόδου και εξόδου
- Τρύπες αισθητήρων θερμοκρασίας
- Ατομικές ζώνες θερμοκρασίας
- Προσαρμοσμένες διεπαφές θέρμανσης και ψύξης
Ο ανεξάρτητος έλεγχος ζώνης επιτρέπει σε διαφορετικά στάδια της διαδικασίας να χρησιμοποιούν διαφορετικές ρυθμίσεις θερμοκρασίας.
Για παράδειγμα, η ζώνη τροφοδοσίας μπορεί να απαιτεί ψύξη, ενώ οι ζώνες τήξης και ανάμειξης απαιτούν ελεγχόμενη θέρμανση.Τα τμήματα υψηλής κοπής μπορεί επίσης να απαιτούν πρόσθετη ψύξη για την απομάκρυνση της εσωτερικής θερμότητας.
Ο έλεγχος της θερμοκρασίας πρέπει να αξιολογείται μαζί με την ταχύτητα της βίδες, την απόδοση, τις ιδιότητες του υλικού και τη διαμόρφωση της βίδες.
Προστατεύστε το τρυπάνι κατά τη διάρκεια δοκιμών με αβραστικό ή διαβρωτικό υλικό
Η εργαστηριακή ανάπτυξη μπορεί να περιλαμβάνει υλικά που δεν έχουν ακόμη χαρακτηριστεί πλήρως.
Ορισμένες πειραματικές συνταγές περιέχουν:
- Φύλλα γυαλί
- Χημικά συμπληρώματα
- Χρωστικές ύλες
- Αντιφλεγμονώδη
- Αντιδραστικές πρόσθετες ύλες
- Διαβρωτικά στοιχεία
- Λειτουργικές σκόνες
Τα υλικά αυτά μπορεί να προκαλέσουν συσκότιση, διάβρωση ή συνδυασμό και των δύο.
Οι διαθέσιμες επιλογές υλικών βαρελιών περιλαμβάνουν:
Ατσάλι από κράμα νιτρικού
Το 38CrMoAlA με νιτροποίηση μπορεί να χρησιμοποιηθεί για γενικές δοκιμές πολυμερών και μετριοπαθείς συνθήκες φθοράς.
Ατσάλι ατσάλι
Ο ανοξείδωτος χάλυβας μπορεί να επιλεγεί όταν απαιτείται βελτιωμένη αντοχή στη διάβρωση, ευκολότερο καθαρισμό ή μειωμένη μόλυνση από σίδηρο.
Προστασία από φθορά ή διάβρωση
Για τα πιο απαιτητικά υλικά δοκιμής, οι προαιρετικές λύσεις περιλαμβάνουν:
- Εφοδιασμός από χάλυβα εργαλείων
- Ελαστικό από κράμα νικελίου
- Εσωτερική διάτρηση με κάλυψη λέιζερ
- Συμπληρωματικό μανδύα από κράμα
- Προσαρμοσμένα ανθεκτικά στην φθορά και τη διάβρωση συστήματα
Το υλικό θα πρέπει να επιλέγεται σύμφωνα με τη διατύπωση της δοκιμής αντί να εφαρμόζεται το πιο δαπανηρό υλικό σε κάθε τμήμα βαρελιού.
Παραγωγή πιο αξιόπιστων δεδομένων για την κλιμάκωση της διαδικασίας
Τα δεδομένα από την εργαστηριακή ακρόαση χρησιμοποιούνται συχνά για την υποστήριξη των αποφάσεων σχετικά με τον πειραματικό εξοπλισμό ή τον εξοπλισμό παραγωγής.
Το ίδιο το βαρέλι δεν μπορεί να εγγυηθεί άμεση αύξηση της κλίμακας, επειδή η συμπεριφορά της παραγωγής εξαρτάται επίσης από:
- Διάμετρος βίδες
- Ταχύτητα βίδας
- Περιορισμός
- Ελεύθερος όγκος
- Στροφή
- Χρόνος διαμονής
- Περιοχή μεταφοράς θερμότητας
- Διαμόρφωση βίδες
Ωστόσο, η σταθερή γεωμετρία του βαρέλι και ο επαναλαμβανόμενος έλεγχος της θερμοκρασίας μπορούν να βελτιώσουν την αξιοπιστία των εργαστηριακών δεδομένων που χρησιμοποιούνται για σύγκριση και ανάπτυξη της διαδικασίας.
Για μελέτες μεγέθους, είναι χρήσιμο να καταγράφονται:
- Σύνθεση υλικού
- Διαμόρφωση βίδες
- Ρυθμίσεις θερμοκρασίας βαρελιού
- Πραγματική θερμοκρασία τήξης
- Ταχύτητα βίδας
- Ποσοστό τροφοδοσίας
- Στροφή
- Πίεση τήξης
- Αποτελέσματα ποιότητας προϊόντος
Αυτό επιτρέπει την πιο συστηματική αξιολόγηση των συνθηκών εργαστηριακής δοκιμής πριν από δοκιμές μεγαλύτερης κλίμακας.
Παρασκευή εξατομικευμένων προϊόντων για υφιστάμενο εργαστήριο
Το βαρέλι μπορεί να κατασκευαστεί σύμφωνα με:
- Αρχικό τεχνικό σχέδιο
- Χρησιμοποιημένο δείγμα βαρελιών
- Μετρούμενες διαστάσεις
- Υφιστάμενες διεπαφές μηχανών
- Απαιτήσεις πειραματικής διαδικασίας
Οι προσαρμόσιμες λεπτομέρειες περιλαμβάνουν:
- Μέγεθος εσωτερικής διάτρησης
- Απόσταση από το κέντρο
- Μέγεθος βαρέλι
- Εικόνες σύνδεσης
- Διαστάσεις θέσης
- Τοποθεσίες τρύπας βρόχου
- Λιμένες τροφοδοσίας και εξαερισμού
- Διασύνδεση πλευρικής τροφοδοσίας
- Τρύπες θέρμανσης
- Διάδρομοι ψύξης
- Τρύπες αισθητήρων
- Υλικό εσωτερικής διάτρησης και προστασία
Κατά την κατασκευή από χρησιμοποιημένο δείγμα, οι φθαρμένες ή διαβρωμένες διαστάσεις πρέπει να προσδιορίζονται και να διορθώνονται αντί να αντιγράφονται απευθείας.
Κατασκευή και επιθεώρηση
Η επιθεώρηση μπορεί να περιλαμβάνει:
- Μέγεθος εσωτερικής διάτρησης
- Απόσταση από το κέντρο
- Συνολικό μήκος
- Ακρίβεια της όψης σύνδεσης
- Διαστάσεις θέσης
- Τοποθεσίες τρύπας βρόχου
- Μέγεθος λιμένα
- Θέσεις θέρμανσης
- Σφραγίσματα καναλιών ψύξης
- Κατάσταση εσωτερικής επιφάνειας
- Ελέγχος υλικού
Τα αρχεία επιθεώρησης μπορούν να διατηρούνται για τη διαμετρική ιχνηλασιμότητα και μελλοντικές επαναληπτικές παραγγελίες.
Πληροφορίες που απαιτούνται για την τεχνική αξιολόγηση
Παρακαλείστε να αναφέρετε:
- Σχέδιο εργαστηριακής εκτόξευσης ή χρησιμοποιημένο δείγμα βαρέλι
- Διάφραξη βαρέλι και απόσταση κέντρου
- Απαιτούμενες λειτουργίες διατομής βαρέλι
- Υφιστάμενη διάταξη θέρμανσης και ψύξης
- Επεξεργασμένο υλικό
- Πληροφορίες για τη γέμιση ή την πρόσθετη ύλη
- Προβλήματα διάβρωσης ή τριβής
- Απαιτούμενο εύρος θερμοκρασίας
- Απαιτούμενες θύρες ή θέσεις αισθητήρων
- Υφιστάμενο πρόβλημα διαστάσεων ή διαδικασίας
- Αναμενόμενος σκοπός της δοκιμής
- Απαιτούμενη ποσότητα
Συχνές Ερωτήσεις
Μπορούν να αντικατασταθούν μεμονωμένα τμήματα βαρελιών εργαστηρίου;
Ναι, η αρθρωτή δομή επιτρέπει την αντικατάσταση ενός τμήματος όταν τα παρακείμενα τμήματα και οι διαστάσεις της διεπαφής παραμένουν κατάλληλες.
Μπορεί η διάταξη του βαρελιού να αλλάξει για διαφορετικά πειράματα;
Ναι, τα τμήματα τροφοδοσίας, εξαερισμού, κενού, πλευρικής τροφοδοσίας και κλειστού τμήματος μπορούν να ρυθμιστούν σύμφωνα με το πρόγραμμα δοκιμής, με την προϋπόθεση της υπάρχουσας δομής της μηχανής.
Χρειάζεται ανοξείδωτο χάλυβα για εργαστηριακές δοκιμές;
Όχι, το υλικό εξαρτάται από τις απαιτήσεις διάβρωσης, φθοράς, καθαρισμού και μόλυνσης.ενώ η προστασία από ανοξείδωτο χάλυβα ή κράμα μπορεί να είναι καλύτερη για επιθετικές παρασκευές.
Μπορούν τα εργαστηριακά αποτελέσματα να χρησιμοποιηθούν άμεσα για την επέκταση της παραγωγής;
Τα εργαστηριακά αποτελέσματα παρέχουν σημαντικές πληροφορίες για τη διαδικασία, αλλά η άμεση κλιμάκωση εξαρτάται επίσης από τη γεωμετρία της βίδες, την απόδοση, την ροπή, τον χρόνο διαμονής και τις συνθήκες μεταφοράς θερμότητας.
Αίτηση επανεξέτασης της διαμόρφωσης του βαρέλι στο εργαστήριο
Στείλτε μας το υπάρχον σχέδιο βαρέλι, το υλικό δοκιμής και τις απαιτούμενες πειραματικές λειτουργίες.
Μπορούμε να βοηθήσουμε στην αξιολόγηση:
- Ποια διαμόρφωση διατομής βαρέλιας απαιτείται
- Αν απαιτούνται ανεξάρτητες ζώνες ψύξης ή θέρμανσης
- Ποιο υλικό διάτρησης είναι κατάλληλο για τη δοκιμαστική σύνθεση
- Εάν οι υφιστάμενες διεπαφές μπορούν να διατηρηθούν
- Ποιες διαστάσεις πρέπει να επιβεβαιωθούν πριν από την κατασκευή
