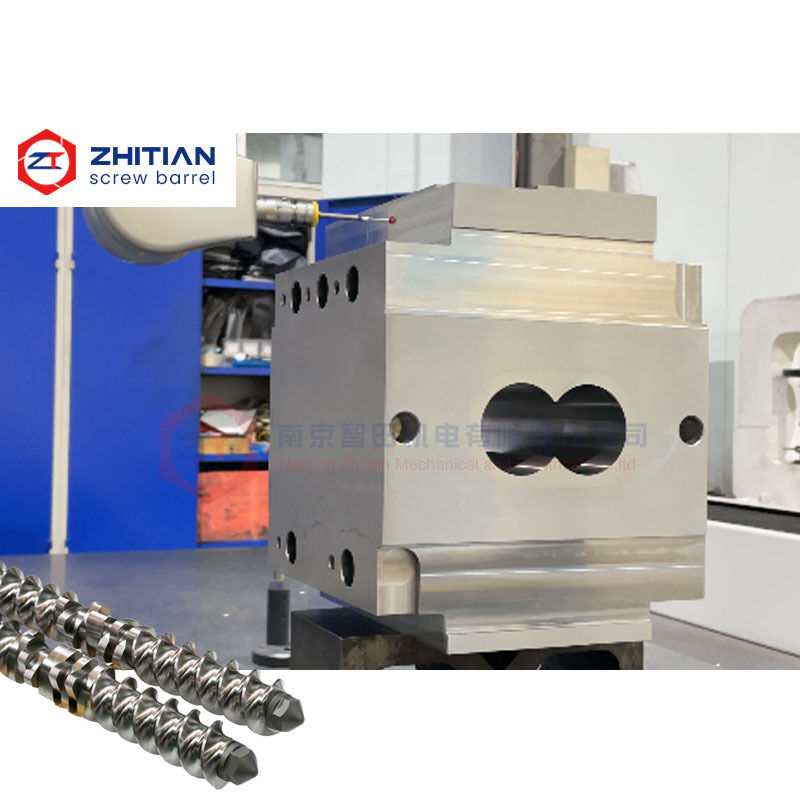

Ανεξάρτητα ελεγχόμενο βαρέλι διπλής βίδες για σταθερή επεξεργασία

Αυτός ο κύλινδρος εξωθητήρα διπλού κοχλία έχει σχεδιαστεί με ανεξάρτητα διαμορφωμένα κυκλώματα θέρμανσης και ψύξης για μεμονωμένες τμήματα του κυλίνδρου.

Επιτρέπει σε διαφορετικές ζώνες επεξεργασίας να λειτουργούν σε διαφορετικές θερμοκρασίες στόχου αντί να βασίζονται σε μία ομοιόμορφη θερμική κατάσταση σε ολόκληρη τη γραμμή εξώθησης.

Ο σχεδιασμός βοηθά τους χρήστες να αντιμετωπίσουν κοινά προβλήματα επεξεργασίας, όπως:

• Θερμική παρεμβολή μεταξύ γειτονικών τμημάτων κυλίνδρου
• Αργή απόκριση όταν οι θερμοκρασίες επεξεργασίας χρειάζονται προσαρμογή
• Ασταθής θερμοκρασία τήξης κατά τη διάρκεια μακρών παραγωγικών κύκλων
• Υπερθέρμανση σε ζώνες ανάμιξης υψηλής διάτμησης
• Ανεπαρκής ψύξη κοντά σε θέσεις τροφοδοσίας ή πλευρικής τροφοδοσίας
• Διακύμανση παρτίδας προς παρτίδα που προκαλείται από ασυνεπείς θερμικές συνθήκες
• Δυσκολία στην επεξεργασία υλικών με διαφορετικές θερμικές απαιτήσεις

Οι οπές θέρμανσης, τα κανάλια ψύξης, οι θέσεις αισθητήρων και οι διεπαφές σύνδεσης μπορούν να προσαρμοστούν σύμφωνα με το αρχικό σχέδιο του κυλίνδρου, το χρησιμοποιημένο δείγμα και τη διαδικασία εξώθησης.

Διαφορετικά στάδια της εξώθησης διπλού κοχλία δεν απαιτούν πάντα την ίδια θερμοκρασία.

Η ζώνη τροφοδοσίας μπορεί να απαιτεί ψύξη για την αποφυγή πρόωρης μαλάκυνσης ή γεφύρωσης υλικού. Οι ζώνες τήξης και ανάμιξης μπορεί να απαιτούν ελεγχόμενη θέρμανση, ενώ οι ζώνες υψηλής διάτμησης μπορεί να παράγουν επαρκή εσωτερική θερμότητα και να απαιτούν πρόσθετη ψύξη.

Μια ανεξάρτητα ελεγχόμενη διαμόρφωση κυλίνδρου επιτρέπει την προσαρμογή της θερμοκρασίας κάθε τμήματος σύμφωνα με την πραγματική λειτουργία επεξεργασίας του.

Αυτό παρέχει μεγαλύτερη ευελιξία κατά την επεξεργασία:

• Θερμοευαίσθητα πολυμερή
• Μηχανικά πλαστικά
• Μείγματα χρωμάτων και πρόσθετων
• Αντιδραστικές συνθέσεις
• Υλικά με στενά παράθυρα επεξεργασίας
• Σύνθετα υλικά που απαιτούν σταδιακή τήξη
• Προϊόντα που αλλάζουν συχνά στην ίδια γραμμή εξώθησης

Η θερμότητα μπορεί να μεταφερθεί από το ένα τμήμα κυλίνδρου στο επόμενο μέσω του σώματος του κυλίνδρου, των επιφανειών σύνδεσης και του επεξεργασμένου υλικού.

Όταν οι γειτονικές ζώνες έχουν σημαντικά διαφορετικές απαιτήσεις θερμοκρασίας, αυτή η θερμική αλληλεπίδραση μπορεί να κάνει τον έλεγχο της θερμοκρασίας λιγότερο ευαίσθητο.

Πιθανές συνέπειες περιλαμβάνουν:

• Η ζώνη τροφοδοσίας γίνεται πολύ ζεστή
• Πρόωρη τήξη κοντά στο άνοιγμα τροφοδοσίας
• Γεφύρωση υλικού ή ακανόνιστη τροφοδοσία
• Υπερβολική θερμοκρασία τήξης στη ζώνη ανάμιξης
• Μεγαλύτερος χρόνος ψύξης μετά από αλλαγή προϊόντος
• Συχνή χειροκίνητη ρύθμιση των ρυθμίσεων θερμοκρασίας

Τα ανεξάρτητα κανάλια θέρμανσης και ψύξης δεν μπορούν να εξαλείψουν πλήρως τη μεταφορά θερμότητας, αλλά παρέχουν καλύτερο έλεγχο στον τρόπο απόκρισης κάθε τμήματος κυλίνδρου στις αλλαγές της διαδικασίας.

Η τελική θερμική κατάσταση εξαρτάται επίσης από την ταχύτητα του κοχλία, την παραγωγή, την ενέργεια διάτμησης, τις ιδιότητες του υλικού και τις συνθήκες νερού ψύξης.

Η μηχανική διάτμηση που παράγεται από τα περιστρεφόμενα στοιχεία του κοχλία μπορεί να δημιουργήσει σημαντική ποσότητα θερμότητας.

Σε ζώνες εντατικής ανάμιξης, ανάδευσης και δημιουργίας πίεσης, η θερμοκρασία του υλικού μπορεί να συνεχίσει να αυξάνεται ακόμη και όταν οι εξωτερικοί θερμαντήρες είναι απενεργοποιημένοι.

Ένα τμήμα κυλίνδρου με αποκλειστικό κύκλωμα ψύξης μπορεί να αφαιρέσει μέρος αυτής της πλεονάζουσας θερμότητας και να βοηθήσει στη διατήρηση ενός πιο σταθερού παραθύρου επεξεργασίας.

Αυτό μπορεί να βοηθήσει στη μείωση:

• Υποβάθμιση πολυμερών
• Αποχρωματισμός
• Αλλαγές στο ιξώδες
• Υπερβολική παραγωγή πτητικών ουσιών
• Ασταθής πίεση τήξης
• Διακύμανση στις ιδιότητες του τελικού προϊόντος

Η διαμόρφωση του καναλιού ψύξης θα πρέπει να αξιολογείται μαζί με τον σχεδιασμό του κοχλία και τις συνθήκες λειτουργίας. Μια τροποποίηση του κυλίνδρου από μόνη της δεν μπορεί να διορθώσει την υπερβολική διάτμηση που προκαλείται από ακατάλληλη διαμόρφωση κοχλία.

Ο έλεγχος θερμοκρασίας κοντά στις κύριες ζώνες τροφοδοσίας και πλευρικής τροφοδοσίας είναι ιδιαίτερα σημαντικός για υλικά που μαλακώνουν εύκολα ή έχουν χαμηλή πυκνότητα χύδην.

Εάν ο κύλινδρος τροφοδοσίας γίνει πολύ ζεστός, το υλικό μπορεί να κολλήσει στο άνοιγμα του κυλίνδρου ή να αρχίσει να λιώνει πριν εισέλθει στην προβλεπόμενη ζώνη επεξεργασίας.

Αυτό μπορεί να προκαλέσει:

• Ακανόνιστη πρόσληψη υλικού
• Διακύμανση τροφοδοσίας
• Χαμηλότερη παραγωγή
• Συσσώρευση υλικού κοντά στη θύρα τροφοδοσίας
• Αυξημένη συχνότητα καθαρισμού

Αποκλειστικά κανάλια ψύξης μπορούν να διαταχθούν γύρω από τη ζώνη τροφοδοσίας σύμφωνα με το μέγεθος του ανοίγματος, τη θέση του τροφοδότη και την διαθέσιμη δομή του κυλίνδρου.

Η διάταξη ψύξης θα πρέπει να αποφεύγει την αποδυνάμωση κρίσιμων δομικών περιοχών ή την παρεμβολή σε οπές μπουλονιών και επιφάνειες σύνδεσης.

Το σύστημα θερμικού ελέγχου μπορεί να κατασκευαστεί σύμφωνα με την αρχική διάταξη του μηχανήματος ή να προσαρμοστεί για μια αναθεωρημένη διαδικασία.

Η διαθέσιμη προσαρμογή περιλαμβάνει:

• Ποσότητα και θέση οπών θερμαντήρα
• Διάμετρος και βάθος οπών θερμαντήρα
• Κατεύθυνση καναλιού ψύξης
• Θέσεις εισόδου και εξόδου νερού ψύξης
• Ανεξάρτητα κυκλώματα για μεμονωμένα τμήματα
• Θέση αισθητήρα θερμοκρασίας
• Διάταξη θυρών και φλάντζας
• Διεπαφές για υπάρχοντα σωληνάκια ή σωληνώσεις
• Δομή στεγανοποίησης
• Διαστάσεις σύνδεσης με γειτονικούς κυλίνδρους

Για έργα αντικατάστασης, ο νέος κύλινδρος θα πρέπει να συνδεθεί με το υπάρχον σύστημα θέρμανσης, ψύξης και αισθητήρων χωρίς να απαιτείται περιττή τροποποίηση του μηχανήματος.

Η δομή ελέγχου θερμοκρασίας και το υλικό φθοράς του κυλίνδρου είναι δύο ξεχωριστές αποφάσεις σχεδιασμού.

Ένας τυπικός νιτρωμένος κύλινδρος μπορεί να είναι κατάλληλος για γενική επεξεργασία πολυμερών με μέτρια φθορά. Πιο απαιτητικές εφαρμογές μπορεί να απαιτούν πρόσθετη προστασία της οπής.

Οι διαθέσιμες επιλογές υλικών περιλαμβάνουν:

• 38CrMoAlA με νιτρωμένη οπή
• Επένδυση από χάλυβα εργαλείων
• Διμεταλλική επένδυση
• Επένδυση ανθεκτική στη φθορά από κράμα νικελίου
• Εσωτερική οπή με επικάλυψη λέιζερ
• Ενιαίο μανίκι κράματος
• Σύστημα κράματος ανθεκτικό στη διάβρωση

Το υλικό θα πρέπει να επιλέγεται σύμφωνα με τις συνθήκες τριβής, διάβρωσης, πίεσης και καθαρισμού και όχι μόνο με την απαίτηση θερμοκρασίας.

Τα χαρακτηριστικά θέρμανσης και ψύξης πρέπει να τοποθετούνται με ακρίβεια, επειδή βρίσκονται κοντά στην οπή, τις οπές μπουλονιών και τις δομές σύνδεσης.

Η επιθεώρηση μπορεί να περιλαμβάνει:

• Εσωτερικές διαστάσεις οπής
• Απόσταση κέντρων
• Συνολικό μήκος κυλίνδρου
• Ακρίβεια επιφάνειας σύνδεσης
• Θέση και βάθος οπών θερμαντήρα
• Θέση καναλιού ψύξης
• Διαστάσεις εισόδου και εξόδου
• Θέση αισθητήρα θερμοκρασίας
• Συνέχεια καναλιού
• Στεγανοποίηση καναλιού ψύξης
• Ευθυγράμμιση με γειτονικά τμήματα

Δοκιμές πίεσης ή στεγανοποίησης μπορούν να πραγματοποιηθούν στα κανάλια ψύξης πριν από την αποστολή.

Τα αρχεία επιθεώρησης μπορούν επίσης να διατηρηθούν για μελλοντικές επαναλαμβανόμενες παραγγελίες.

Παρακαλώ παρέχετε:

1. Αρχικό σχέδιο κυλίνδρου ή χρησιμοποιημένο δείγμα
2. Θέση κυλίνδρου στη διαδικασία εξώθησης
3. Υπάρχουσα μέθοδος θέρμανσης
4. Υπάρχουσα διάταξη καναλιού ψύξης
5. Θέσεις εισόδου και εξόδου νερού ψύξης
6. Διάταξη αισθητήρα θερμοκρασίας
7. Τρέχουσα θερμοκρασία στόχου για κάθε ζώνη
8. Πραγματική διακύμανση θερμοκρασίας
9. Επεξεργαζόμενο υλικό
10. Ταχύτητα κοχλία και κατά προσέγγιση παραγωγή
11. Περιγραφή του τρέχοντος θερμικού προβλήματος
12. Απαιτούμενη ποσότητα

Τα δεδομένα θερμοκρασίας από την πραγματική παραγωγή μπορούν να βοηθήσουν στον προσδιορισμό εάν το κύριο πρόβλημα προέρχεται από τον κύλινδρο, τις ρυθμίσεις της διαδικασίας, τη διαμόρφωση του κοχλία ή το σύστημα ψύξης.

Μπορεί κάθε τμήμα κυλίνδρου να έχει ξεχωριστό κύκλωμα ψύξης;

Ναι, όταν η δομή του κυλίνδρου και ο διαθέσιμος χώρος το επιτρέπουν. Η διάταξη του καναλιού πρέπει να συντονίζεται με τις οπές μπουλονιών, τις θύρες, τις οπές θέρμανσης και τις επιφάνειες σύνδεσης.

Μπορεί η ανεξάρτητη ψύξη να αποτρέψει την υπερθέρμανση πλήρως;

Όχι απαραίτητα. Η υπερθέρμανση μπορεί επίσης να προκληθεί από υπερβολική ταχύτητα κοχλία, υψηλή διάτμηση, περιορισμένη ροή υλικού ή ακατάλληλη διαμόρφωση κοχλία. Η πλήρης διαδικασία θα πρέπει να αξιολογηθεί.

Μπορεί ο νέος κύλινδρος να συνδεθεί με το υπάρχον σύστημα θέρμανσης και ψύξης;

Ναι. Οι θέσεις εισόδου, οι θέσεις εξόδου, οι οπές θερμαντήρα και οι διεπαφές αισθητήρων μπορούν να ταιριάξουν με την αρχική διάταξη όταν παρέχονται ακριβείς διαστάσεις.

Είναι ο ανεξάρτητος έλεγχος θερμοκρασίας χρήσιμος για συχνές αλλαγές υλικών;

Ναι. Ο ξεχωριστός έλεγχος ζώνης κυλίνδρου μπορεί να διευκολύνει την προσαρμογή διαφορετικών τμημάτων επεξεργασίας κατά τις αλλαγές προϊόντων, αν και ο πραγματικός χρόνος απόκρισης εξαρτάται επίσης από τη μάζα του κυλίνδρου, την ισχύ θέρμανσης και τις συνθήκες νερού ψύξης.

Στείλτε μας το σχέδιο του κυλίνδρου σας, την υπάρχουσα διάταξη θέρμανσης και ψύξης και το τρέχον πρόβλημα ελέγχου θερμοκρασίας.

Μπορούμε να βοηθήσουμε στην αξιολόγηση:

• Ποια τμήματα κυλίνδρου απαιτούν ανεξάρτητη ψύξη
• Εάν οι θέσεις θέρμανσης ή αισθητήρων πρέπει να αλλάξουν
• Εάν οι γειτονικές ζώνες θερμοκρασίας παρεμβάλλονται μεταξύ τους
• Εάν οι υπάρχουσες διεπαφές ψύξης μπορούν να διατηρηθούν
• Ποιες διαστάσεις πρέπει να επιβεβαιωθούν πριν από την κατασκευή

Στείλτε τις Απαιτήσεις Ζώνης Θερμοκρασίας σας για Τεχνική Επανεξέταση
