Σετ διπλής κάννης και βιδωτού στοιχείου 65 mm για εξώθηση φύλλου PET

Σετ κάννης και στοιχείων κοχλία 65mm για εξώθηση φύλλων PET

Αυτό το σετ κάννης και στοιχείων κοχλία 65mm έχει σχεδιαστεί για γραμμές εξώθησης φύλλων PET που απαιτούν ταιριαστά εξαρτήματα αντικατάστασης αντί να αγοράζονται η κάννη και τα στοιχεία κοχλία ξεχωριστά.

Η διαμόρφωση βασίζεται σε σύστημα διπλού κοχλία Μοντέλο 65 με εσωτερική διάμετρο κάννης Φ63 mm και απόσταση κέντρων 52 mm. Η αρχική διαμόρφωση του προϊόντος συνδυάζει μια συνολική δομή κάννης με επένδυση με στοιχεία κοχλία W6Mo5Cr4V2 (6542) και μπορεί να περιλαμβάνει κλειστά, τροφοδοσίας, εξαερισμού και συνδυαστικά τμήματα κάννης.

Αξιολογώντας την κάννη και τα στοιχεία κοχλία ως ένα ενιαίο σύστημα εργασίας, το σετ αντικατάστασης βοηθά στη διατήρηση της σωστής γεωμετρίας, της συμβατότητας συναρμολόγησης και της απόστασης μεταξύ κοχλία και κάννης.

Συνήθη προβλήματα που μπορεί να αντιμετωπίσει περιλαμβάνουν:

• Η κάννη και τα στοιχεία κοχλία που αγοράζονται από διαφορετικές πηγές δεν ταιριάζουν σωστά
• Υπερβολική απόσταση μετά την αντικατάσταση μόνο των φθαρμένων στοιχείων κοχλία
• Νέα κάννη εγκατεστημένη με πολύ φθαρμένους υπάρχοντες κοχλίες
• Λανθασμένες διαστάσεις σφήνας ή στοιχείων κοχλία
• Διαστάσεις κάννης εξαερισμού που δεν ταιριάζουν με την υπάρχουσα γραμμή PET
• Δυσκολία αναπαραγωγής μιας παλαιότερης διαμόρφωσης εξώθησης

Βασικές προδιαγραφές

Η υπάρχουσα σελίδα προϊόντος παραθέτει αυτές τις βασικές διαστάσεις του Μοντέλου 65 και αναγνωρίζει το προϊόν ως κάννη με συνολική επένδυση σε συνδυασμό με στοιχεία κοχλία 6542.

Γιατί να αντικατασταθεί η κάννη και τα στοιχεία κοχλία ως ταιριαστό σετ;

Η εσωτερική διάμετρος της κάννης και τα στοιχεία κοχλία συνεργάζονται για να δημιουργήσουν την πραγματική απόσταση επεξεργασίας μέσα σε έναν εξωθητή διπλού κοχλία.

Κατά τη μακροχρόνια παραγωγή, και τα δύο εξαρτήματα φθείρονται σταδιακά.

Εάν αντικατασταθούν μόνο τα στοιχεία κοχλία ενώ η εσωτερική διάμετρος της κάννης είναι ήδη υπερμεγέθης, οι νέοι κοχλίες μπορεί να εξακολουθούν να λειτουργούν με υπερβολική απόσταση.

Ομοίως, η εγκατάσταση μιας νέας κάννης ενώ συνεχίζεται η χρήση σοβαρά φθαρμένων στοιχείων κοχλία μπορεί να μην αποκαταστήσει την αρχική κατάσταση λειτουργίας.

Για την εξώθηση φύλλων PET, η λανθασμένη απόσταση λειτουργίας μπορεί να συμβάλει σε:

• Οπισθοροή ροή υλικού
• Μειωμένη αποδοτικότητα μεταφοράς
• Ασταθής πίεση
• Αλλαγές στη συμπεριφορά πλήρωσης
• Χαμηλότερη επαναληψιμότητα διαδικασίας

Για συστήματα με σοβαρή φθορά, η αξιολόγηση της κάννης και των στοιχείων κοχλία μαζί παρέχει καλύτερη βάση για αντικατάσταση.

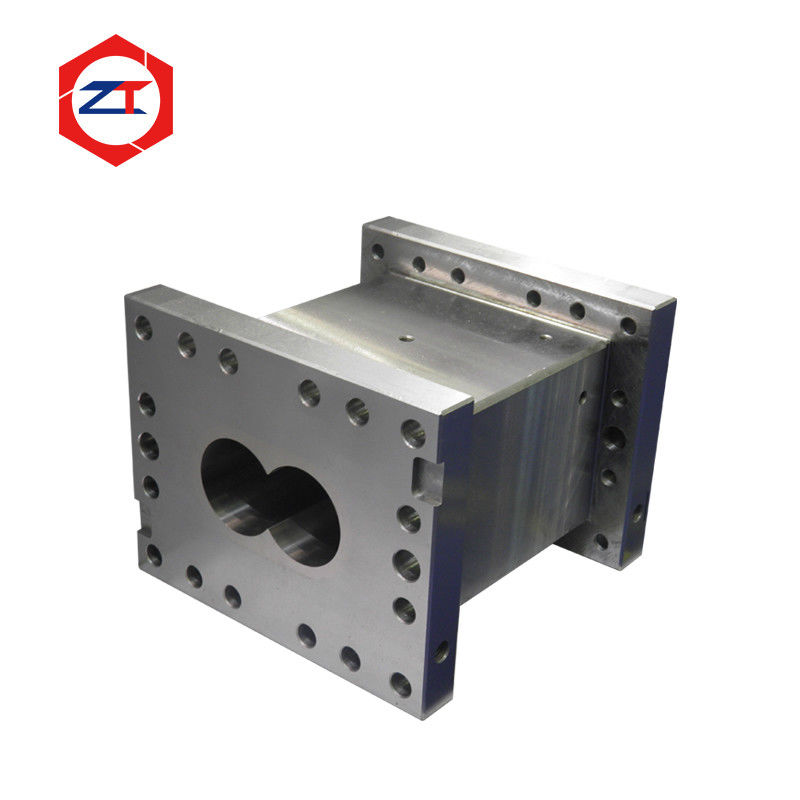

Κάννη με συνολική επένδυση για προστασία από φθορά

Η διαμόρφωση της κάννης χρησιμοποιεί ένα δομικό σώμα από χάλυβα σε συνδυασμό με μια συνολική επένδυση.

Αυτή η κατασκευή επιτρέπει την επιλογή του υλικού της εσωτερικής διαμέτρου εργασίας σύμφωνα με την πραγματική συνθήκη επεξεργασίας, ενώ το εξωτερικό σώμα της κάννης παρέχει δομική υποστήριξη.

Η τρέχουσα σελίδα παραθέτει επίσης πολλαπλές επιλογές επένδυσης και υλικού κάννης για συνθήκες φθοράς, διάβρωσης και συνδυασμένης φθοράς-διάβρωσης.

Για την επεξεργασία PET, η επιλογή υλικού πρέπει να λαμβάνει υπόψη:

• Επίπεδο μόλυνσης ανακυκλωμένου PET
• Πληρωτικά ή πρόσθετα
• Θερμοκρασία επεξεργασίας
• Υπάρχον μοτίβο φθοράς κάννης
• Απαιτούμενη διάρκεια ζωής
• Συνθήκες καθαρισμού και λειτουργίας

Η επένδυση πρέπει επομένως να επιλέγεται σύμφωνα με τις πραγματικές συνθήκες αστοχίας και όχι μόνο με τη σκληρότητα.

Στοιχεία κοχλία W6Mo5Cr4V2

Το W6Mo5Cr4V2, γνωστό ως 6542, χρησιμοποιείται για τα στοιχεία κοχλία στην τρέχουσα διαμόρφωση.

Τα στοιχεία κοχλία αντικατάστασης μπορούν να κατασκευαστούν σύμφωνα με την υπάρχουσα διάταξη κοχλία, συμπεριλαμβανομένων:

• Στοιχεία μεταφοράς
• Στοιχεία ανάμιξης
• Αντίστροφα στοιχεία
• Στοιχεία μετάβασης
• Προσαρμοσμένα προφίλ κοχλία

Σημαντικές διαστάσεις περιλαμβάνουν εξωτερική διάμετρο, μήκος στοιχείου, βήμα, εσωτερική σφήνα και σύνδεση με γειτονικά στοιχεία κοχλία.

Για έργα αντικατάστασης, τόσο το εξωτερικό προφίλ εργασίας όσο και η εσωτερική σύνδεση άξονα πρέπει να ταιριάζουν με τον υπάρχοντα εξοπλισμό.

Τμήματα κάννης για εξώθηση φύλλων PET

Η εξώθηση φύλλων PET μπορεί να απαιτεί περισσότερα από μια τυπική κλειστή κάννη.

Ανάλογα με τη διαμόρφωση της μηχανής, τα τμήματα κάννης μπορούν να περιλαμβάνουν:

• Κάννη τροφοδοσίας
• Κλειστή κάννη επεξεργασίας
• Κάννη εξαερισμού
• Τμήμα εξαερισμού κενού
• Συνδυαστική κάννη
• Προσαρμοσμένο τμήμα επεξεργασίας

Η υπάρχουσα σελίδα προσδιορίζει συγκεκριμένα τις κάννες εξαερισμού και συνδυασμού για την εξώθηση φύλλων PET.

Για την επεξεργασία PET, τα τμήματα εξαερισμού είναι ιδιαίτερα σημαντικά όταν η διαδικασία απαιτεί την απομάκρυνση υγρασίας ή πτητικών συστατικών.

Οι κάννες εξαερισμού αντικατάστασης πρέπει επομένως να ταιριάζουν όχι μόνο με την εσωτερική διάμετρο και την απόσταση κέντρων, αλλά και με το άνοιγμα εξαερισμού, τη διεπαφή τοποθέτησης και τα περιβάλλοντα τμήματα κάννης.

Ακριβής αντικατάσταση από σχέδιο ή δείγμα

Το σετ κάννης και στοιχείων κοχλία μπορεί να αναπαραχθεί σύμφωνα με:

• Αρχικά τεχνικά σχέδια
• Υπάρχοντα δείγματα κάννης
• Υπάρχοντα δείγματα στοιχείων κοχλία
• Μετρημένες διαστάσεις
• Πλήρης διαμόρφωση κοχλία

Κρίσιμες διαστάσεις κάννης περιλαμβάνουν:

• Εσωτερική διάμετρος Φ63 mm
• Απόσταση κέντρων 52 mm
• Μήκος κάννης
• Επιφάνειες σύνδεσης
• Θέσεις οπών μπουλονιών
• Άνοιγμα εξαερισμού
• Διεπαφές θέρμανσης και ψύξης

Για τα στοιχεία κοχλία, πρέπει επίσης να επιβεβαιωθούν η σφήνα, το βήμα, το προφίλ και το συνολικό συναρμολογημένο μήκος.

Όταν χρησιμοποιούνται φθαρμένα εξαρτήματα ως δείγματα, η φθορά από τη χρήση πρέπει να διαχωρίζεται από τις αρχικές διαστάσεις σχεδιασμού πριν από την κατασκευή.

Κατασκευή και επιθεώρηση

Η επιθεώρηση μπορεί να περιλαμβάνει:

• Διαστάσεις εσωτερικής διαμέτρου κάννης
• Απόσταση κέντρων
• Διαστάσεις διεπαφής κάννης
• Εξωτερική διάμετρος στοιχείου κοχλία
• Εσωτερική σφήνα
• Μήκος και προφίλ στοιχείου
• Επαλήθευση υλικού
• Στεγανότητα καναλιού ψύξης
• Συμβατότητα συναρμολόγησης

Τα δεδομένα διαστάσεων μπορούν να διατηρηθούν μετά την επιβεβαίωση για να απλοποιηθούν μελλοντικές επαναλαμβανόμενες παραγγελίες αντικατάστασης.

Πληροφορίες που απαιτούνται για αξιολόγηση

Παρακαλώ παρέχετε:

1. Μοντέλο εξωθητή
2. Σχέδιο ή δείγμα κάννης
3. Σχέδιο ή δείγμα στοιχείου κοχλία
4. Πλήρης διαμόρφωση κοχλία, εάν είναι διαθέσιμη
5. Τύπος υλικού PET
6. Παρθένο ή ανακυκλωμένο PET
7. Τρέχουσα κατάσταση φθοράς
8. Υπάρχοντα υλικά κάννης και κοχλία
9. Διαμόρφωση εξαερισμού
10. Απαιτούμενη ποσότητα

Συχνές ερωτήσεις

Μπορούν η κάννη και τα στοιχεία κοχλία να παραγγελθούν μαζί;
Ναι. Αυτή η σελίδα είναι ειδικά τοποθετημένη ως ταιριαστό σετ αντικατάστασης.

Είναι η εσωτερική διάμετρος 65 mm;
Η τρέχουσα διαμόρφωση Μοντέλο 65 χρησιμοποιεί εσωτερική διάμετρο Φ63 mm και απόσταση κέντρων 52 mm.

Μπορούν να αντικατασταθούν μόνο τα φθαρμένα εξαρτήματα;
Ναι, αλλά τα υπόλοιπα εξαρτήματα κάννης και κοχλία πρέπει να επιθεωρηθούν για να διασφαλιστεί ότι η απόσταση λειτουργίας παραμένει αποδεκτή.

Μπορεί να αναβαθμιστεί το υλικό;
Ναι. Τα υλικά επένδυσης κάννης και στοιχείων κοχλία μπορούν να επανεξεταστούν σύμφωνα με την πραγματική φθορά, τη διάβρωση και τις συνθήκες επεξεργασίας PET.

Στείλτε μας το σχέδιο της κάννης σας, δείγματα στοιχείων κοχλία ή υπάρχουσες διαστάσεις. Μπορούμε να αξιολογήσουμε εάν η κάννη και οι κοχλίες πρέπει να αντικατασταθούν μαζί και να επιβεβαιώσουμε τις κρίσιμες διαστάσεις πριν από την κατασκευή.

Στείλτε τα δεδομένα κάννης και κοχλία του εξωθητή PET σας για τεχνική ανασκόπηση
