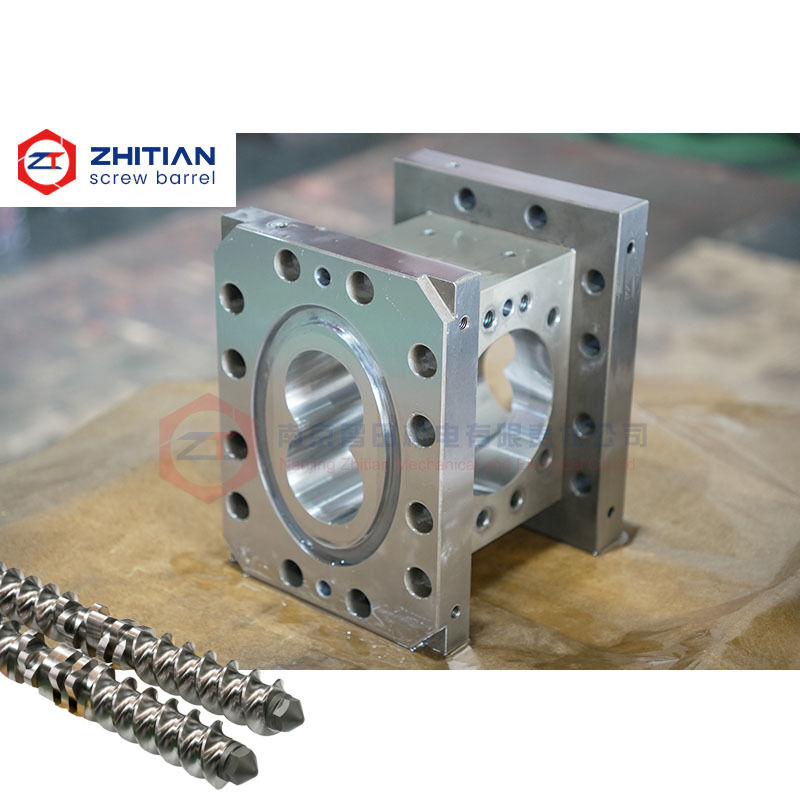

Το εν λόγω μονωτικό βαρέλι διπλής βίδες είναι σχεδιασμένο για χρήστες που χρειάζονται να αντικαταστήσουν ένα ατομικό φθαρμένο, κατεστραμμένο ή λειτουργικά ακατάλληλο τμήμα του βαρέλι χωρίς να αλλάξουν ολόκληρο το σύνολο του βαρέλι.

Κάθε τμήμα μπορεί να κατασκευαστεί για να ταιριάζει με την υπάρχουσα συναρμολόγηση βαρελιού, συμπεριλαμβανομένης της διάνοιξης, της απόστασης του κέντρου, του συνολικού μήκους, των επιφανειών τοποθέτησης, των τρυπών βρόγχων και των διαστάσεων σύνδεσης.

Παρέχει μια πρακτική λύση όταν:

• Μόνο ένα ή δύο τμήματα του βαρέλι είναι σοβαρά φθαρμένα

• Το τμήμα τροφοδοσίας, εξαερισμού ή πλευρικής τροφοδοσίας έχει υποστεί ζημιά

• Η διαδικασία απαιτεί διαφορετική διαμόρφωση θύρας

• Ένα τμήμα αντικατάστασης δεν ευθυγραμμίζεται σωστά με τα γειτονικά βαρέλια

• Ο χρήστης θέλει να μειώσει το κόστος αντικατάστασης ενός πλήρους συνόλου βαρελιών

• Ο χρόνος διακοπής παραγωγής πρέπει να περιορίζεται κατά τη διάρκεια της συντήρησης

Η φθορά δεν κατανέμεται πάντα ομοιόμορφα σε ολόκληρο το βαρέλι της εκχύλισης.

Οι περιοχές τροφοδοσίας, οι περιοχές τήξης, οι περιοχές ζύμωσης και οι τομείς υψηλής πίεσης μπορούν να παρουσιάσουν διαφορετικά επίπεδα φθοράς.ένα τμήμα φτάνει το όριο χρήσης του ενώ τα υπόλοιπα τμήματα είναι ακόμα χρήσιμα.

Η αναδιαρθρωτική αντικατάσταση επιτρέπει την ανεξάρτητη αλλαγή του θιγόμενου τμήματος.

Αυτό μπορεί να βοηθήσει τους χρήστες:

• Μείωση του κόστους αντικατάστασης

• Διατηρούνται χρησιμοποιήσιμα τμήματα βαρελιών

• Σύντομη προετοιμασία συντήρησης

• Μείωση του αποθέματος ανταλλακτικών

• Αντιδράστε γρηγορότερα σε τοπική φθορά ή ζημιά

Πριν από την αντικατάσταση, πρέπει επίσης να ελέγχονται τα παρακείμενα βαρέλια και τα στοιχεία βίδες.

Τα βαρέλια με το ίδιο ονομαστικό μέγεθος δεν είναι πάντα εναλλάξιμα.

Διαφορετικοί εξοπλισμοί μπορεί να χρησιμοποιούν διαφορετικά μήκη, γεωμετρικές τρύπες, αποστάσεις κέντρου, διαρρύθμιση τρύπας βρόχου, δομές θέσης και ρυθμίσεις ελέγχου θερμοκρασίας.

Συνήθως επιβεβαιώνονται οι ακόλουθες διαστάσεις:

• Μέγεθος εσωτερικής διάτρησης

• Απόσταση από το κέντρο

• Μέγεθος βαρέλι

• Ενώπιον και πίσω επιφάνειες σύνδεσης

• Βήματα θέσης

• Διάμετρος και θέση της τρύπας

• Χαρακτηριστικά ευθυγράμμισης

• Θέση και διαστάσεις λιμένα

• Διασύνδεση θέρμανσης και ψύξης

Ο στόχος είναι να διασφαλιστεί ότι το νέο τμήμα συνδέεται σωστά με τα γειτονικά βαρέλια και διατηρεί συνεχή εσωτερική πορεία ροής.

Η λανθασμένη αντιστοίχιση μεταξύ παρακείμενων βαρελιών μπορεί να δημιουργήσει εσωτερικό βήμα, εκτόνωση του τρύπου ή άνιση επιφάνεια σύνδεσης.

Αυτά τα προβλήματα μπορεί να προκαλέσουν:

• Συγκράτηση υλικού στη σύνδεση

• Τοπική υπερθέρμανση ή υποβάθμιση

• Αλλαγές πίεσης

• Ασυνήθιστη φθορά κοντά στη σύνδεση

• Διαρροή μεταξύ των διατομών

• Δυσκολίες συναρμολόγησης

Όταν δεν είναι διαθέσιμα σχέδια, μπορεί να χρησιμοποιηθεί ένα χρησιμοποιημένο δείγμα και πλήρεις πληροφορίες διαστάσεων για την αντίστροφη μέτρηση.

Οι φθαρμένες διαστάσεις πρέπει να προσδιορίζονται και να διορθώνονται αντί να αντιγράφονται απευθείας.

Χρησιμοποιείται σε ζώνες μεταφοράς, τήξης, ανάμειξης και πίεσης.

Κατασκευάζεται με κύριο άνοιγμα τροφοδοσίας και ταιριάζει με την υπάρχουσα θήκη ή το σύστημα τροφοδοσίας.

Χρησιμοποιείται για την απομάκρυνση αέρα, υγρασίας ή πτητικών συστατικών.

Σχεδιασμένα για την προσθήκη γυάλινων ινών, ανόργανων συμπληρωμάτων, πρόσθετων ή άλλων υλικών σε μια επιλεγμένη θέση διαδικασίας.

Ένα μεμονωμένο λειτουργικό τμήμα μπορεί επίσης να τροποποιηθεί ως μέρος τροποποίησης διαδικασίας χωρίς να ανασυγκροτηθεί η πλήρης συναρμολόγηση του βαρελιού.

Διαφορετικά τμήματα ενδέχεται να απαιτούν διαφορετικές λύσεις υλικών.

Ένα πρότυπο τμήμα από νιτρικό χάλυβα μπορεί να χρησιμοποιηθεί για γενική σύνθεση με μέτρια φθορά.

Οι διαθέσιμες επιλογές περιλαμβάνουν:

• 38CrMoAlA με νιτροποιημένο βόριο

• Εφοδιασμός από χάλυβα εργαλείων

• Βιμεταλική επένδυση

• Ελαστικές ύλες από χάλυβα ή από χάλυβα

• Εσωτερική διάτρηση με κάλυψη λέιζερ

• Συμπληρωματικό μανδύα από κράμα

• Σύστημα στερεωμάτων ανθεκτικών στη διάβρωση

Το πλήρες σύνολο βαρελιών δεν χρειάζεται πάντα να χρησιμοποιεί το ίδιο υλικό.

Τα ανθεκτικά στην φθορά υλικά μπορούν να συγκεντρωθούν σε ζώνες υψηλής φθοράς, ενώ τα λιγότερο απαιτητικά τμήματα χρησιμοποιούν μια πιο οικονομική διαμόρφωση.

Η επιθεώρηση επικεντρώνεται τόσο στο μεμονωμένο τμήμα όσο και στη συμβατότητά του με την υπάρχουσα συγκρότηση βαρελιών.

Τα στοιχεία επιθεώρησης μπορούν να περιλαμβάνουν:

• Μέγεθος και γεωμετρία της τρύπας

• Απόσταση από το κέντρο

• Παράλληλος

• Συνολικό μήκος

• Ακρίβεια της όψης σύνδεσης

• Διαστάσεις θέσης

• Θέση τρύπας βρόχου

• Μέγεθος λιμένα

• Προσαρμογή με γειτονικά τμήματα

• Σφραγίσματα καναλιών θέρμανσης ή ψύξης

Οι διαστασιακές καταγραφές μπορούν να διατηρηθούν για μελλοντικές επαναλαμβανόμενες παραγγελίες.

Παρακαλείστε να αναφέρετε:

1. Ετικέτα και μοντέλο εκχυλίστη

2. Τοποθεσία του κατεστραμμένου τμήματος του βαρέλι

3. Αρχικό σχέδιο, εφόσον είναι διαθέσιμο

4. Χρησιμοποιημένο δείγμα ή λεπτομερείς φωτογραφίες

5. Διάμετρος τρύπησης και απόσταση κέντρου

6. Συνολικό μήκος

7. Διάμετροι εμπρός και πίσω συνδέσεων

8. Λεπτομέρειες για την τρύπα και την τοποθέτηση

9. Τύπος και διαστάσεις λιμένα

10. Επεξεργασμένο υλικό και περιεκτικότητα σε γεμιστικά

11. Περιγραφή του προβλήματος φθοράς ή διαδικασίας

12. Απαιτούμενη ποσότητα

Πληροφορίες σχετικά με τα παρακείμενα τμήματα είναι επίσης χρήσιμες για τον έλεγχο της συμβατότητας του συνόλου.

Στείλτε μας το σχέδιο, τις πληροφορίες δείγματος και τη θέση εγκατάστασης του τμήματος που χρειάζεται αντικατάσταση.

• Αν μόνο το κατεστραμμένο τμήμα μπορεί να αντικατασταθεί

• Ποιες διαστάσεις σύνδεσης πρέπει να επιβεβαιωθούν

• Αν τα παρακείμενα τμήματα παραμένουν χρήσιμα

• Αν το υλικό πρέπει να αναβαθμιστεί

• Εάν το τμήμα μπορεί να τροποποιηθεί για τροφοδοσία, εξαερισμό ή πλευρική τροφοδοσία

Στείλτε το σχέδιο του τμήματος βαρέλι σας για αναθεώρηση συμβατότητας
