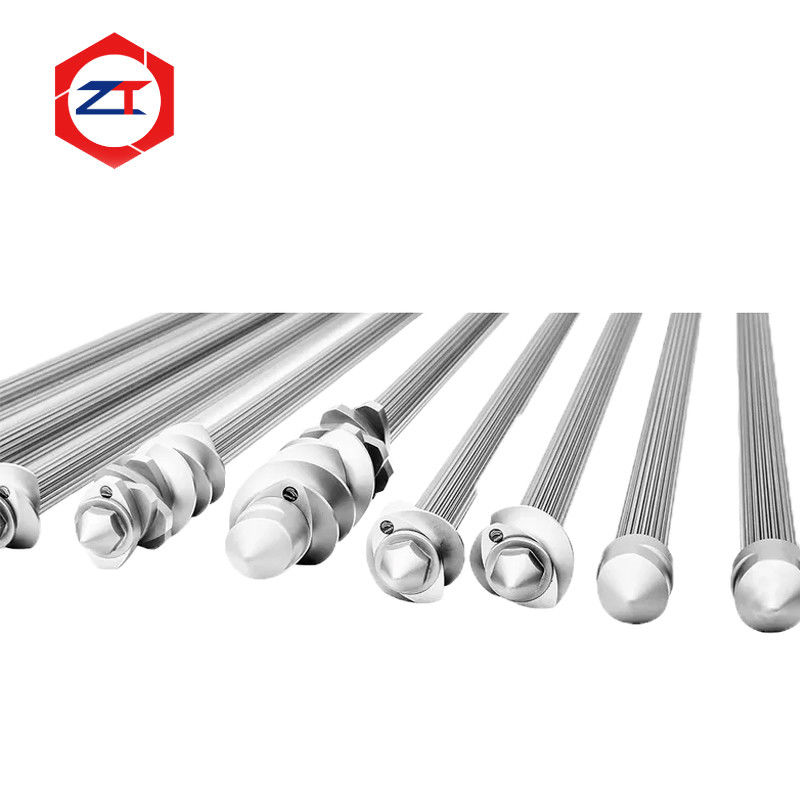

71mm Twin Screw Extruder Shaft για αντικατάσταση OEM κλάσης 75

Άξονας δίδυμου κοχλία 71mm για αντικατάσταση OEM κλάσης 75

Όταν ένας άξονας σε μια υπάρχουσα γραμμή εξώθησης κλάσης 75 φθαρεί, στρεβλωθεί ή υποστεί ζημιά, η εύρεση αντικατάστασης δεν είναι απλώς θέμα παραγγελίας ενός άλλου άξονα με την ίδια ονομαστική διάμετρο.

Αυτός ο άξονα δίδυμου κοχλία 71mm έχει σχεδιαστεί για OEM αντικατάσταση υπαρχόντων συστημάτων εξώθησης δίδυμου κοχλία συν-περιστροφής κλάσης 75, όπου ο νέος άξονας πρέπει να συνεχίσει να λειτουργεί με τα υπάρχοντα στοιχεία κοχλία του πελάτη, τη σύνδεση του κιβωτίου ταχυτήτων και τη δομή ασφάλισης.

Το τρέχον προϊόν βασίζεται σε σύστημα κοχλία 71 mm και υποστηρίζει επιλογές υλικών, συμπεριλαμβανομένων των 40CrNiMo, WR15E και WR30, μαζί με προσαρμοσμένες διαμορφώσεις και σχέδια άξονα με ή χωρίς ψύξη.

Ο στόχος της αντικατάστασης είναι απλός:

Αντιστοίχιση της υπάρχουσας μηχανής με ακρίβεια χωρίς αναπαραγωγή της φθοράς που υπάρχει ήδη στον παλιό άξονα.

Τι Προβλήματα Λύνει ένας Άξονας Αντικατάστασης 71mm;

Παλαιότερες γραμμές εξώθησης μπορεί να παραμείνουν μηχανικά παραγωγικές ακόμη και όταν μεμονωμένα εξαρτήματα μετάδοσης γίνονται δύσκολο να βρεθούν.

Τυπικά προβλήματα πελατών περιλαμβάνουν:

• Φθορά αρχικού άξονα ή ζημιά στις σφήνες
• Στρέβλωση ή θραύση άξονα
• Αυξανόμενο διάκενο μεταξύ άξονα και στοιχείων κοχλία
• Δυσκολία απόκτησης αρχικών ανταλλακτικών
• Μεγάλος χρόνος παράδοσης για εξαρτήματα αντικατάστασης
• Νέα στοιχεία κοχλία που δεν ταιριάζουν πλέον σωστά στον παλιό άξονα
• Ελλιπή ή ατελή αρχικά σχέδια

Σε αυτές τις περιπτώσεις, ο άξονας αντικατάστασης πρέπει να αξιολογηθεί ως μέρος του πλήρους συγκροτήματος κοχλία και όχι ως απομονωμένη χαλύβδινη ράβδος.

Σχεδιασμένο για Υπάρχοντα Συγκροτήματα Στοιχείων Κοχλία 71mm

Ένα αρθρωτό συγκρότημα δίδυμου κοχλία περιέχει πολλαπλά στοιχεία μεταφοράς, μπλοκ πτύχωσης και στοιχεία ανάμιξης εγκατεστημένα κατά μήκος του άξονα.

Για έναν άξονα εξώθησης OEM αντικατάστασης, ο νέος άξονας πρέπει να παραμείνει συμβατός με τα στοιχεία κοχλία που θα συνεχίσουν να χρησιμοποιούνται.

Οι κρίσιμες διαστάσεις περιλαμβάνουν:

Προφίλ σφήνας → Διαστάσεις σφήνας → Διάμετρος άξονα → Θέση στοιχείου → Συνολικό μήκος → Διεπαφή ασφάλισης άκρου

Ένας άξονας που διαφέρει ελάχιστα στη γεωμετρία της σφήνας ή στις διαστάσεις θέσης μπορεί να δημιουργήσει προβλήματα κατά τη συναρμολόγηση.

Ο στόχος, επομένως, δεν είναι απλώς η επίτευξη της ονομαστικής διάστασης μηχανής 71 mm. Η πλήρης διεπαφή μεταξύ άξονα και στοιχείων κοχλία πρέπει να αναπαραχθεί με ακρίβεια.

Η OEM Αντικατάσταση Απαιτεί Περισσότερα από την Αντιγραφή του Παλιού Άξονα

Ένας παλιός άξονας μπορεί να είναι χρήσιμος ως σημείο αναφοράς μέτρησης, αλλά δεν πρέπει να αντιμετωπίζεται αυτόματα ως το αρχικό πρότυπο σχεδιασμού.

Μετά από χρόνια λειτουργίας, η σφήνα μπορεί ήδη να έχει χάσει υλικό. Οι επιφάνειες μετάδοσης ροπής μπορεί να παρουσιάζουν τοπική φθορά και ο άξονας μπορεί να έχει υποστεί παραμόρφωση.

Εάν αυτές οι φθαρμένες διαστάσεις αντιγραφούν απευθείας, ο νέος άξονας μπορεί να αναπαράγει υπερβολικό διάκενο συναρμολόγησης.

Για έργα αντικατάστασης, το υπάρχον εξάρτημα πρέπει πρώτα να αξιολογηθεί για να διακριθούν:

Αρχικές λειτουργικές διαστάσεις από φθορά λειτουργίας.

Εάν υπάρχουν σχέδια, μπορούν να συγκριθούν με τον χρησιμοποιημένο άξονα. Εάν δεν υπάρχουν σχέδια, ο άξονας και τα αντίστοιχα στοιχεία κοχλία μπορούν να μετρηθούν μαζί.

Επιλογή Υλικού Σύμφωνα με τις Συνθήκες Λειτουργίας

Το υπάρχον προϊόν αναφέρει 40CrNiMo, WR15E και WR30 ως επιλογές υλικών.

Το σωστό υλικό πρέπει να επιλέγεται σύμφωνα με την πραγματική απαίτηση μετάδοσης αντί να επιλέγεται απλώς ο βαθμός με το υψηλότερο κόστος.

Σημαντικές εκτιμήσεις περιλαμβάνουν:

• Πραγματική μεταδιδόμενη ροπή
• Ταχύτητα κοχλία
• Γεωμετρία σφήνας
• Συνεχές φορτίο λειτουργίας
• Διακύμανση ροπής
• Σύνθεση υλικού
• Ιστορικό λειτουργίας του υπάρχοντος άξονα

Εάν ο προηγούμενος άξονας απέτυχε λόγω επαναλαμβανόμενης υπερφόρτωσης, η αλλαγή μόνο του υλικού μπορεί να μην λύσει το βασικό πρόβλημα.

Θα πρέπει επίσης να ελεγχθεί η χωρητικότητα εξόδου του κιβωτίου ταχυτήτων και το πραγματικό φορτίο παραγωγής.

Η Εφαρμογή της Σφήνας Επηρεάζει τη Μετάδοση Ροπής και τη Συναρμολόγηση

Η σφήνα του άξονα μεταδίδει ροπή στην εσωτερική σφήνα κάθε στοιχείου κοχλία.

Εάν η εφαρμογή γίνει πολύ χαλαρή, οι επαναλαμβανόμενες αλλαγές ροπής μπορούν να αυξήσουν τη σχετική κίνηση και τη φθορά της διεπαφής.

Εάν η εφαρμογή είναι πολύ σφιχτή, η τοποθέτηση και η αφαίρεση των στοιχείων κοχλία μπορεί να γίνουν δύσκολες.

Για έναν άξονα δίδυμου κοχλία 71mm, ο στόχος είναι η ελεγχόμενη εμπλοκή της σφήνας που παρέχει τόσο αξιόπιστη μεταφορά ροπής όσο και πρακτική συναρμολόγηση στοιχείων κοχλία.

Αυτό είναι ιδιαίτερα σημαντικό όταν ο πελάτης σκοπεύει να διατηρήσει τα υπάρχοντα στοιχεία κοχλία και να αντικαταστήσει μόνο τον άξονα.

Αντιστοίχιση του Κιβωτίου Ταχυτήτων και των Διεπαφών Άκρου

Η σφήνα του στοιχείου κοχλία είναι μόνο η μία πλευρά του προβλήματος αντικατάστασης.

Το αντίθετο άκρο του άξονα πρέπει επίσης να ταιριάζει με το υπάρχον σύστημα μετάδοσης και ασφάλισης.

Η αξιολόγηση αντικατάστασης θα πρέπει επομένως να επιβεβαιώνει:

Σύνδεση πλευράς κιβωτίου ταχυτήτων → Μήκος άξονα → Θέσεις στοιχείων κοχλία → Δομή ασφάλισης εμπρός → Διάταξη ψύξης

Το τρέχον προϊόν μπορεί να διαμορφωθεί με ή χωρίς σύστημα ψύξης ανάλογα με τον υπάρχοντα σχεδιασμό της μηχανής.

Για μια παλαιότερη μηχανή, η διατήρηση αυτών των διεπαφών μπορεί να επιτρέψει στον πελάτη να αντικαταστήσει τον φθαρμένο άξονα χωρίς περιττή τροποποίηση του περιβάλλοντος εξοπλισμού εξώθησης.

Πότε Πρέπει να Ελέγχονται Μαζί ο Άξονας και τα Στοιχεία Κοχλία;

Εάν τα νέα στοιχεία κοχλία αισθάνονται χαλαρά στον παλιό άξονα, η σφήνα του άξονα μπορεί να είναι ήδη φθαρμένη.

Ωστόσο, η εσωτερική σφήνα των υπαρχόντων στοιχείων κοχλία μπορεί επίσης να φθαρεί.

Επομένως, όταν αναφέρεται υπερβολικό διάκενο, είναι καλύτερο να ελέγξετε:

Σφήνα άξονα + Εσωτερική σφήνα στοιχείου κοχλία + Πραγματική εφαρμογή συναρμολόγησης

Η αντικατάσταση μόνο της μίας πλευράς μιας διεπαφής με σοβαρή φθορά μπορεί να μην αποκαταστήσει την προβλεπόμενη εφαρμογή.

Αυτό βοηθά επίσης στον προσδιορισμό εάν ο πελάτης χρειάζεται μόνο έναν νέο άξονα ή εάν επιλεγμένα στοιχεία κοχλία πρέπει να αντικατασταθούν ταυτόχρονα.

Πληροφορίες που Απαιτούνται για μια Αξιολόγηση Αντικατάστασης

Για να ξεκινήσετε, παρέχετε:

1. Υπάρχον μοντέλο εξωθητήρα ή κλάση μηχανής
2. Υπάρχον σχέδιο ή δείγμα άξονα
3. Αντίστοιχο στοιχείο κοχλία ή δεδομένα σφήνας
4. Συνολικό μήκος άξονα
5. Πληροφορίες σύνδεσης πλευράς κιβωτίου ταχυτήτων
6. Φωτογραφίες φθοράς, στρέβλωσης ή ζημιάς σφήνας

Εάν τα αρχικά σχέδια δεν είναι διαθέσιμα, ο χρησιμοποιημένος άξονας και τα αντίστοιχα στοιχεία μπορούν να μετρηθούν για να ανακατασκευαστούν οι λειτουργικές διαστάσεις.

Συχνές Ερωτήσεις

Επιλέγεται αυτός ο άξονας μόνο με τη διάμετρο κοχλία 71 mm;

Όχι. Το ονομαστικό μέγεθος κοχλία προσδιορίζει τη γενική κλάση μηχανής, αλλά η γεωμετρία της σφήνας, το μήκος του άξονα, οι διεπαφές άκρου και οι διαστάσεις ασφάλισης πρέπει επίσης να ταιριάζουν.

Μπορείτε να κατασκευάσετε τον άξονα χωρίς αρχικό σχέδιο;

Ναι. Ένας υπάρχων άξονας και τα αντίστοιχα στοιχεία κοχλία μπορούν να μετρηθούν, αλλά οι φθαρμένες περιοχές πρέπει πρώτα να εντοπιστούν.

Μπορώ να κρατήσω τα υπάρχοντα στοιχεία κοχλία μου;

Σε πολλά έργα αντικατάστασης, ναι, υπό την προϋπόθεση ότι οι εσωτερικές τους σφήνες και άλλες επιφάνειες συναρμολόγησης παραμένουν εντός αποδεκτής κατάστασης.

Μπορούν να προσαρμοστούν το υλικό και η δομή ψύξης;

Ναι. Το τρέχον προϊόν υποστηρίζει πολλαπλές επιλογές υλικών και διαμορφώσεις με ή χωρίς ψύξη άξονα.

Ζητήστε Αξιολόγηση Αντικατάστασης Άξονα 71mm

Εάν η γραμμή εξώθησης κλάσης 75 έχει φθαρμένο, στρεβλωμένο ή μη διαθέσιμο άξονα, στείλτε μας τον υπάρχοντα άξονα, σχέδιο ή διαστάσεις μαζί με ένα αντίστοιχο στοιχείο κοχλία.

Μπορούμε να αξιολογήσουμε:

Εφαρμογή σφήνας → Διαστάσεις άξονα → Διεπαφή κιβωτίου ταχυτήτων → Δομή ασφάλισης → Υλικό → Διαμόρφωση ψύξης

πριν από την κατασκευή.

Στείλτε τα Δεδομένα του Άξονα 71mm για Αξιολόγηση OEM Αντικατάστασης
