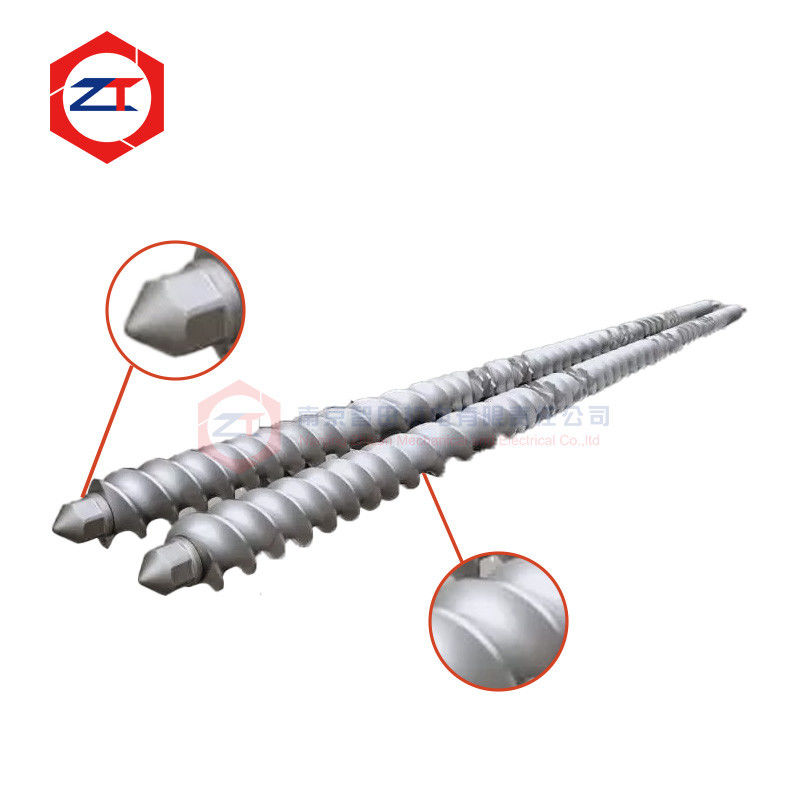

Άξονας Εκχυλιστή Διπλού Κοχλία Υψηλής Ακρίβειας για Ακριβή Συναρμολόγηση Στοιχείων Κοχλία

Ένας άξονα εκχυλιστή διπλού κοχλία κάνει περισσότερα από τη μετάδοση ροπής. Παρέχει επίσης τη διαστατική αναφορά για κάθε στοιχείο κοχλία που είναι εγκατεστημένο κατά μήκος της πλήρους διάταξης του κοχλία.

Εάν το προφίλ του αυλακωτού, η διάμετρος του άξονα, η ευθυγράμμιση, η τοποθέτηση του στοιχείου ή η σύνδεση του άκρου είναι ανακριβή, ακόμη και σωστά κατασκευασμένα στοιχεία κοχλία μπορεί να είναι δύσκολο να εγκατασταθούν, να αναπτύξουν υπερβολική χαλάρωση ή να μην συναρμολογηθούν στο απαιτούμενο συνολικό μήκος.

Αυτός ο άξονας εκχυλιστή υψηλής ακρίβειας έχει σχεδιαστεί για αντικατάσταση OEM και προσαρμοσμένες εφαρμογές εξώθησης διπλού κοχλία όπου απαιτείται τόσο αξιόπιστη μετάδοση ροπής όσο και ακριβής συναρμολόγηση στοιχείων κοχλία.

Οι διαθέσιμες διαμορφώσεις μπορούν να κατασκευαστούν σύμφωνα με το αρχικό σχέδιο, τον υπάρχοντα άξονα, τη διεπαφή στοιχείου κοχλία ή τις μετρημένες διαστάσεις του μηχανήματος. Οι τρέχουσες επιλογές προϊόντων περιλαμβάνουν προσαρμοσμένη ικανότητα ροπής και μήκος, υλικό 40CrNiMoA και υπερηχητική ανίχνευση ελαττωμάτων.

Τι Προβλήματα Μπορεί να Προκαλέσει ένας Ανακριβής ή Φθαρμένος Άξονας;

Ένας άξονας μπορεί να παραμείνει οπτικά άθικτος, ενώ το αυλακωτό ή οι επιφάνειες εργασίας του έχουν ήδη αλλάξει αρκετά ώστε να επηρεάσουν τη συναρμολόγηση.

Συνήθη προβλήματα περιλαμβάνουν:

• Τα στοιχεία κοχλία γίνονται πολύ χαλαρά στον άξονα
• Υπερβολική χαλάρωση αυλακωτού μετά από μακροχρόνια λειτουργία
• Νέα στοιχεία αντικατάστασης είναι δύσκολο να εγκατασταθούν
• Ανομοιόμορφη εφαρμογή μεταξύ διαφορετικών θέσεων κοχλία
• Συσσωρευμένο σφάλμα συναρμολόγησης κατά μήκος της πλήρους στοίβας κοχλία
• Τοπική τριβή ή φθορά μεταξύ του άξονα και του στοιχείου κοχλία
• Δυσκολία αντικατάστασης ενός παρωχημένου αρχικού άξονα εκχυλιστή

Όταν εμφανίζονται αυτά τα προβλήματα, η αντικατάσταση μόνο των στοιχείων κοχλία μπορεί να μην λύσει πλήρως το πρόβλημα.

Η κατάσταση του άξονα εκχυλιστή διπλού κοχλία θα πρέπει επίσης να ελέγχεται.

Η Ακριβής Εφαρμογή του Αυλακωτού είναι Κρίσιμη για τη Συναρμολόγηση των Στοιχείων Κοχλία

Το αυλακωτό είναι μία από τις πιο σημαντικές διεπαφές σε μια αρθρωτή διάταξη διπλού κοχλία.

Η ροπή από το κιβώτιο ταχυτήτων μεταδίδεται μέσω του άξονα και στη συνέχεια στα μεμονωμένα στοιχεία κοχλία μέσω αυτής της σύνδεσης.

Εάν η χαλάρωση του αυλακωτού είναι υπερβολική, οι επαναλαμβανόμενες αλλαγές φορτίου μπορούν να δημιουργήσουν σχετική κίνηση μεταξύ του άξονα και του στοιχείου κοχλία. Με την πάροδο του χρόνου, αυτό μπορεί να επιταχύνει τη φθορά της διεπαφής.

Εάν η εφαρμογή είναι πολύ σφιχτή, η εγκατάσταση και η αφαίρεση των στοιχείων κοχλία μπορεί να γίνουν δύσκολες.

Για αυτόν τον λόγο, ο στόχος δεν είναι απλώς να γίνει το αυλακωτό "σφιχτό". Είναι να διατηρηθεί η σωστή διαστατική σχέση μεταξύ του αυλακωτού του άξονα και της εσωτερικής σύνδεσης των στοιχείων κοχλία.

Για έργα αντικατάστασης OEM, η γεωμετρία του αυλακωτού θα πρέπει επομένως να ελέγχεται μαζί με τα υπάρχοντα στοιχεία κοχλία του πελάτη ή τα αρχικά διαστατικά δεδομένα.

Γιατί η Ακρίβεια του Άξονα Επηρεάζει την Πλήρη Στοίβα Κοχλία

Ένας εκχυλιστής διπλού κοχλία μπορεί να χρησιμοποιεί πολλά μεμονωμένα στοιχεία μεταφοράς, μπλοκ συμπίεσης, στοιχεία ανάμιξης και στοιχεία μετάβασης σε έναν άξονα.

Κάθε στοιχείο πρέπει να γλιστρά σωστά στον άξονα και να εφάπτεται με το γειτονικό εξάρτημα.

Αυτό σημαίνει ότι η ακρίβεια του άξονα επηρεάζει την πλήρη διάταξη, συμπεριλαμβανομένων:

Εφαρμογή αυλακωτού → Τοποθέτηση στοιχείου → Επαφή με την όψη → Συνολικό μήκος συναρμολόγησης → Τελική ασφάλιση

Ακόμη και όταν κάθε στοιχείο κοχλία κατασκευάζεται σωστά, ένας ανακριβής ή φθαρμένος άξονας μπορεί να δημιουργήσει προβλήματα συναρμολόγησης σε ολόκληρο το σετ κοχλία.

Αυτός είναι ο λόγος για τον οποίο ένας άξονας εκχυλιστή υψηλής ακρίβειας θα πρέπει να αξιολογείται ως μέρος της πλήρους διάταξης του κοχλία και όχι ως ένα απομονωμένο χαλύβδινο εξάρτημα.

Επιλογή Υλικού για Μετάδοση Ροπής

Το τρέχον προϊόν χρησιμοποιεί 40CrNiMoA ως ένα διαθέσιμο υλικό άξονα και υποστηρίζει προσαρμοσμένη επιλογή υλικού σύμφωνα με τις απαιτήσεις λειτουργίας.

Η επιλογή υλικού θα πρέπει να λαμβάνει υπόψη:

• Απαιτούμενη μεταδιδόμενη ροπή
• Διάμετρος άξονα και γεωμετρία αυλακωτού
• Ταχύτητα κοχλία
• Συνεχές φορτίο λειτουργίας
• Διακύμανση φορτίου
• Μέγεθος μηχανήματος
• Ιστορικό προηγούμενων αστοχιών

Ο στόχος είναι να παρέχεται επαρκής αντοχή και αντοχή στην κόπωση χωρίς να βασίζεται μόνο σε μια ονομαστική κατηγορία υλικού.

Για γραμμές εξώθησης με υψηλό φορτίο, ο άξονας θα πρέπει να εξετάζεται μαζί με την έξοδο του κιβωτίου ταχυτήτων, τη διαμόρφωση του κοχλία και την πραγματική ροπή της διαδικασίας.

Υπερηχητική Ανίχνευση Ελαττωμάτων πριν από τη Συναρμολόγηση

Τα εσωτερικά ελαττώματα υλικού είναι δύσκολο να αναγνωριστούν μόνο από την τελική εξωτερική επιφάνεια.

Η υπάρχουσα προδιαγραφή προϊόντος περιλαμβάνει υπερηχητική ανίχνευση ελαττωμάτων ως μέθοδο μη καταστροφικής επιθεώρησης.

Η υπερηχητική επιθεώρηση μπορεί να χρησιμοποιηθεί για τον έλεγχο του υλικού του άξονα για εσωτερικές ασυνέχειες πριν το εξάρτημα τεθεί σε μακροχρόνια χρήση.

Η διαστατική επιθεώρηση παραμένει εξίσου σημαντική, επειδή η ακεραιότητα του υλικού από μόνη της δεν εγγυάται τη σωστή συναρμολόγηση των στοιχείων κοχλία.

Για έναν άξονα αντικατάστασης, οι βασικές διαστάσεις όπως η γεωμετρία του αυλακωτού, η διάμετρος του άξονα, οι επιφάνειες τοποθέτησης στοιχείων και οι διεπαφές άκρων θα πρέπει να επιβεβαιώνονται πριν από την αποστολή.

Η Αντικατάσταση OEM Απαιτεί Περισσότερα από την Αντιστοίχιση Μήκους και Διαμέτρου

Για έναν άξονα εκχυλιστή διπλού κοχλία OEM αντικατάστασης, το συνολικό μήκος και η ονομαστική διάμετρος είναι μόνο βασικές διαστάσεις αναφοράς.

Η αντικατάσταση θα πρέπει επίσης να ταιριάζει με:

Προφίλ αυλακωτού → Διαστάσεις αυλακωτού → Τοποθέτηση στοιχείου κοχλία → Άκρα άξονα → Διεπαφή σύζευξης → Δομή ασφάλισης → Διαμόρφωση ψύξης

Η τρέχουσα σελίδα υποστηρίζει προσαρμοσμένο μήκος άξονα, ικανότητα ροπής και διαμορφώσεις με ή χωρίς ψύξη.

Εάν το αρχικό σχέδιο δεν είναι διαθέσιμο, μπορεί να μετρηθεί ένας υπάρχων άξονας. Ωστόσο, οι φθαρμένες επιφάνειες αυλακωτού πρέπει να εντοπιστούν πριν καθοριστούν οι τελικές διαστάσεις κατασκευής.

Η άμεση αντιγραφή ενός φθαρμένου άξονα μπορεί να αναπαράγει την υπάρχουσα χαλάρωση συναρμολόγησης στο νέο εξάρτημα.

Ελέγξτε τον Άξονα και τα Στοιχεία Κοχλία Μαζί

Όταν οι πελάτες αναφέρουν χαλαρά στοιχεία κοχλία ή δυσκολία στην εγκατάσταση νέων στοιχείων, συνιστούμε να ελέγξετε και τις δύο πλευρές της διεπαφής.

Ένας φθαρμένος άξονας σε συνδυασμό με ένα νέο στοιχείο κοχλία μπορεί ακόμα να δημιουργήσει υπερβολική χαλάρωση.

Ομοίως, ένας νέος άξονας δεν θα λύσει το πρόβλημα εάν το εσωτερικό αυλακωτό των υπαρχόντων στοιχείων κοχλία έχει ήδη υποστεί σοβαρή φθορά.

Για αυτόν τον λόγο, η αξιολόγηση αντικατάστασης μπορεί να περιλαμβάνει:

Κατάσταση άξονα + Κατάσταση αυλακωτού στοιχείου κοχλία + Εφαρμογή συναρμολόγησης

Αυτό παρέχει μια πιο αξιόπιστη βάση για την απόφαση εάν θα αντικατασταθεί ο άξονας, μεμονωμένα στοιχεία κοχλία ή και τα δύο.

Τι Πληροφορίες Χρειάζονται για Αντικατάσταση;

Για να ξεκινήσετε μια αξιολόγηση, παρέχετε:

1. Μοντέλο εκχυλιστή
2. Υπάρχον σχέδιο άξονα ή δείγμα
3. Συνολικό μήκος άξονα
4. Διαστάσεις αυλακωτού ή αντίστοιχο στοιχείο κοχλία
5. Πληροφορίες κινητήρα ή κιβωτίου ταχυτήτων
6. Τρέχον πρόβλημα, όπως φθορά αυλακωτού, θραύση ή δυσκολία συναρμολόγησης

Εάν ένα σχέδιο δεν είναι διαθέσιμο, μπορούν να χρησιμοποιηθούν καθαρές φωτογραφίες και ένας υπάρχων άξονας ή στοιχείο κοχλία για να προσδιοριστούν ποιες διαστάσεις πρέπει να μετρηθούν.

Συχνές Ερωτήσεις

Μπορεί να κατασκευαστεί ένας άξονας χωρίς το αρχικό σχέδιο;

Ναι. Μπορεί να μετρηθεί ένας υπάρχων άξονας ή ένα αντίστοιχο στοιχείο κοχλία, αλλά οι φθαρμένες περιοχές πρέπει να εντοπιστούν πριν καθοριστούν οι τελικές διαστάσεις.

Γιατί τα νέα στοιχεία κοχλία αισθάνονται χαλαρά στον παλιό άξονα;

Το εσωτερικό αυλακωτό του στοιχείου κοχλία, το εξωτερικό αυλακωτό του άξονα ή και τα δύο μπορεί να είναι ήδη φθαρμένα. Και τα δύο εξαρτήματα θα πρέπει να ελεγχθούν.

Είναι ένας ισχυρότερος άξονας υλικό αρκετός για να αποτρέψει την αστοχία;

Όχι απαραίτητα. Η πραγματική ροπή, η γεωμετρία του αυλακωτού, οι διαστάσεις του άξονα, η διακύμανση του φορτίου και η κατάσταση του υλικού επηρεάζουν την αξιοπιστία λειτουργίας.

Μπορούν να προσαρμοστούν το μήκος του άξονα και η ικανότητα ροπής;

Ναι. Το τρέχον προϊόν υποστηρίζει προσαρμοσμένο μήκος και ικανότητα ροπής σύμφωνα με τις απαιτήσεις της εφαρμογής.

Ζητήστε Αξιολόγηση Εφαρμογής Άξονα και Στοιχείου Κοχλία

Εάν τα στοιχεία κοχλία σας είναι χαλαρά, δύσκολο να εγκατασταθούν ή φθείρονται επανειλημμένα στη σύνδεση του αυλακωτού, το πρόβλημα μπορεί να μην περιορίζεται στα στοιχεία κοχλία.

Στείλτε μας το σχέδιο ή δείγμα του άξονά σας, τη διεπαφή του στοιχείου κοχλία, το μοντέλο του εκχυλιστή και το τρέχον πρόβλημα συναρμολόγησης.

Μπορούμε να αξιολογήσουμε τις διαστάσεις του άξονα, την εφαρμογή του αυλακωτού και τις απαιτήσεις αντικατάστασης πριν από την κατασκευή.
